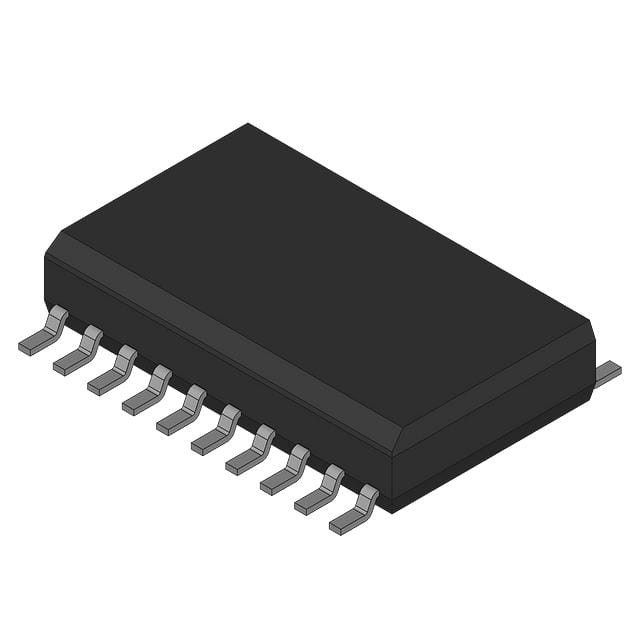

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Resumen general

ATtiny40 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR compacta.El ATtiny40 alcanza rendimientos cercanos a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
54 Instrucciones poderosas La mayoría de las ejecuciones de ciclos de reloj
16 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático

• Memorias de programas y datos no volátiles
4K bytes de memoria de programación flash en el sistema
256 bytes de memoria RAM interna
¢ Ciclos de escritura/borrado en flash: 10,000
¢ Conservación de datos: 20 años a 85oC / 100 años a 25oC
• Características periféricas
Un temporizador/contador de 8 bits con dos canales PWM
Un temporizador/contador de 8/16 bits
Convertidor analógico a digital de 10 bits
• 12 canales con un solo objetivo
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interfaz serie SPI maestro/esclavo
Interfaz en serie TWI para esclavo
• Características especiales del microcontrolador
¢ Programable en el sistema
Fuentes de interrupción externas e internas
¢ Modos de baja potencia en modo inactivo, reducción de ruido del ADC, modo de espera y modo de apagado
Circuito de reinicio de encendido mejorado
 Oscilador calibrado interno
• E/S y paquetes
¢ SOIC/TSSOP de 20 pines: 18 líneas de E/S programables
VQFN/MLF de 20 placas: 18 líneas de E/S programables
• Tensión de funcionamiento:
¥ 1.8 ¥ 5.5V
• Voltado de programación:
5V
• Grado de velocidad
4 MHz @ 1,8 5.5V
0 8 MHz @ 2,7 5.5V
12 MHz @ 4.5 5.5V
• Rango de temperaturas industriales
• Bajo consumo energético
Modo activo:
• 200 μA a 1 MHz y 1,8 V
Modo inactivo:
• 25 μA a 1 MHz y 1,8 V
Modo apagado:
• < 0,1 μA a 1,8 V
