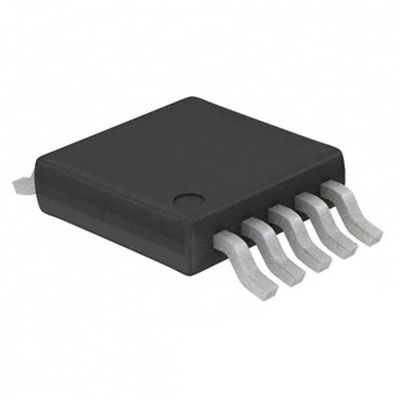

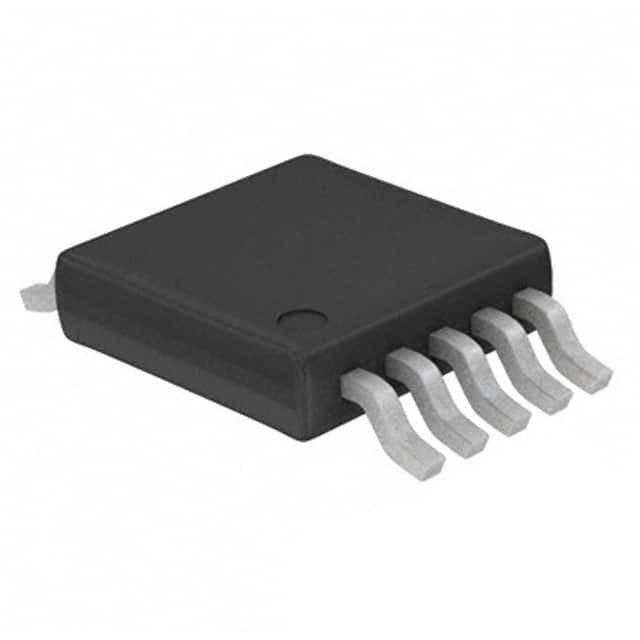

R5F10Y17ASP#50 IC MCU 16BIT 4KB FLASH 10LSSOP Renesas Electronics America Inc. y sus subsidiarias

Características

Tecnología de energía ultra baja
• 1,8 V a 5,5 V de una sola fuente de alimentación
• Parado (RAM retenida): 0,23 μA, (LVD habilitado): 0,31 μ
• Snooze: 0,7 mA (UART), 1,20 mA (ADC) y el tiempo de espera de la máquina
• Funcionamiento: 63 μA/MHz

Core de procesador RL78 de 16 bits

• Proporciona 31 DMIPS a una frecuencia de funcionamiento máxima de 24 MHz
• Ejecución de instrucciones: el 86% de las instrucciones se puede ejecutar en 1 a 2 ciclos de reloj
• CISC Architecture (Harvard) con una línea de tres etapas
• Multiplicar firmado y no firmado: resultado de 16 x 16 a 32 bits en 1 ciclo de reloj
• MAC: resultado de 16 x 16 a 32 bits en 2 ciclos de reloj
• Cambiador de barril de 16 bits para cambiar y girar en 1 ciclo de reloj
• Función de depuración de 1 cable en el chip

Memoria flash principal

• Densidad: de 2 KB a 16 KB
• Tamaño del bloque: 1 KB
• Memoria flash de un solo voltaje en el chip con protección contra borrado/escritura en bloques

Memoria flash de datos

• Flash de datos con funcionamiento en segundo plano
• Tamaño del flash de datos: 2 KB opciones de tamaño
• Ciclos de borrado: 1 millón (normalmente)
• Tensión de borrado/programación: RAM de 1,8 V a 5,5 V
• Opciones de tamaño de 256 B a 1,5 KB
• Soporta operandos o instrucciones
• Retención de respaldo en todos los modos

Oscilador de alta velocidad Oscilador

• 24 MHz con una precisión de +/- 1% sobre el voltaje (1,8 V a 5,5 V) y la temperatura (-20 °C a 85 °C)
• Configuración preconfigurada: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz y 1 MHz

Reinicio y gestión del suministro

• Monitoreo/generador de reinicio del encendido (POR)
• Detección de bajo voltaje (LVD) con 12 opciones de configuración (función de interrupción y/o reinicio)
