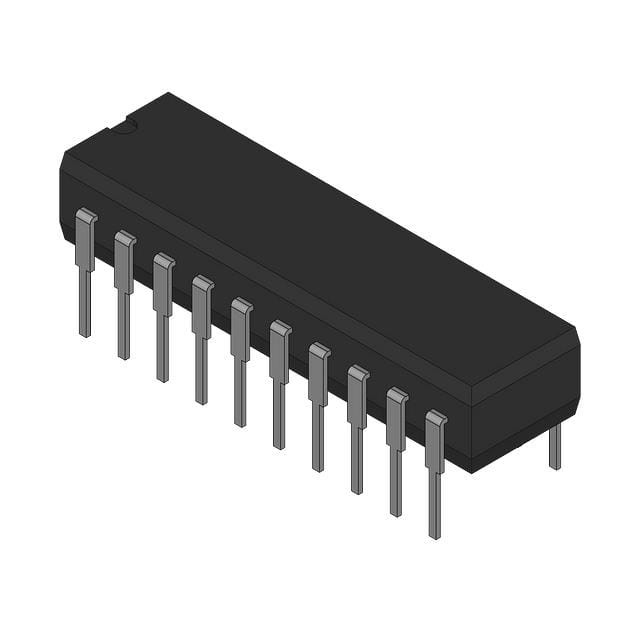

ATTINY26-16PC IC MCU 8BIT 2KB FLASH 20DIP Atmel

Resumen general

El ATtiny261/461/861 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura LButtonRISC mejorada AVR.el ATtiny261/461/861 alcanza rendimientos cercanos a 1 MIPS por MHz lo que permite al diseñador del sistema optimizar el consumo de energía en comparación con la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
123 instrucciones poderosas  ejecución de la mayoría de los ciclos de un solo reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
• Memorias de programas y datos no volátiles
2/4/8K Byte de memoria de programa programable en el sistema Flash (ATtiny261/461/861) Durabilidad: 10.000 ciclos de escritura / borrado
128/256/512 bytes EEPROM programable en el sistema (ATtiny261/461/861) Durabilidad: 100.000 ciclos de escritura y borrado
¢ 128/256/512 bytes SRAM interna (ATtiny261/461/861)
¢ Bloqueo de programación para programación automática Flash y EEPROM Seguridad de datos
• Características periféricas
- Temporizador/contador de 8/16 bits con prescaler y dos canales PWM
¢ Temporizador/contador de alta velocidad de 8/10 bits con prescaler separado
3 Salidas PWM de alta frecuencia con salida separada Compare registros Generador de tiempo muerto programable
Interfaz de serie universal con detector de condiciones de arranque
¢ ADC de 10 bits
11 Canales de un solo extremo
16 Pares de canales ADC diferenciados
15 pares de canales ADC diferenciales con ganancia programable (1x, 8x, 20x, 32x)
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
• Características especiales del microcontrolador
El sistema de depuración en chip de debugWIRE
Programable en el sistema a través del puerto SPI
Fuentes de interrupción externas e internas
Low Power Idle, reducción de ruido del ADC y modos de apagado
Circuito de reinicio de encendido mejorado
Circuito de detección de brow-out programable
 Oscilador calibrado interno
• E/S y paquetes
16 líneas de E/S programables
¢ PDIP de 20 pines, SOIC de 20 pines y MLF de 32 pastillas
• Tensión de funcionamiento:
¥ 1,8 - 5,5 V para ATtiny261V/461V/861V
¥ 2,7 - 5,5 V para el ATtiny261/461/861
• Grado de velocidad:
¢ ATtiny261V/461V/861V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATtiny261/461/861: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Rango de temperaturas industriales
• Bajo consumo energético
¢ Modo activo: 1 MHz, 1,8 V: 380 μA
¢ Modo de apagado: 0,1 μA a 1,8 V
