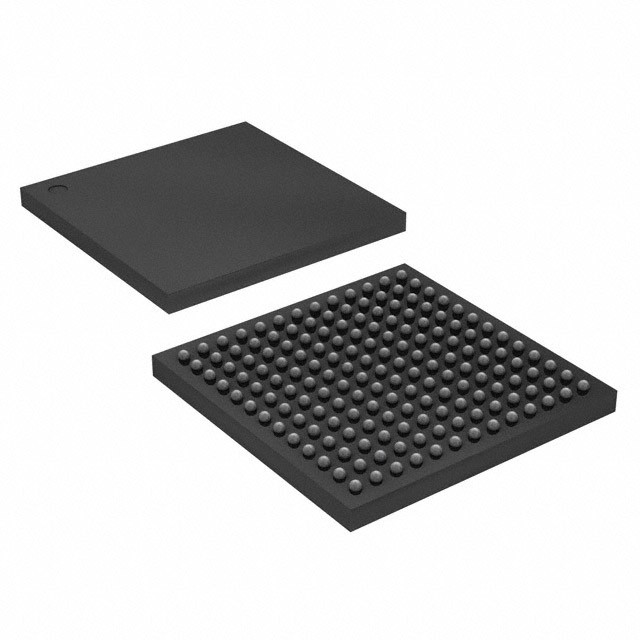

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroelectrónica

Descripción

Los dispositivos STM32L4R5xx, STM32L4R7xx y STM32L4R9xx son una familia de microcontroladores de muy baja potencia (serie STM32L4+) basados en el núcleo RISC de 32 bits Arm® Cortex®-M4 de alto rendimiento.Funcionan a una frecuencia de hasta 120 MHz.

El núcleo Cortex-M4 cuenta con una unidad de coma flotante de precisión única (FPU), que admite todas las instrucciones de procesamiento de datos de precisión única Arm® y todos los tipos de datos.El núcleo de CortexM4 también implementa un conjunto completo de instrucciones DSP (procesamiento de señales digitales) y una unidad de protección de memoria (MPU) que mejora la seguridad de la aplicación.

Estos dispositivos incorporan memorias de alta velocidad (2 Mbytes de memoria Flash y 640 Kbytes de SRAM),un controlador de memoria externa flexible (FSMC) para memorias estáticas (para dispositivos con paquetes de 100 pines o más), dos interfaces de memorias Flash OctoSPI (disponibles en todos los paquetes) y una amplia gama de E / S y periféricos mejorados conectados a dos buses APB, dos buses AHB y una matriz de buses multi-AHB de 32 bits.

Los dispositivos STM32L4Rxxx incorporan varios mecanismos de protección para la memoria Flash incrustada y la SRAM: protección de lectura, protección de escritura, protección de lectura de código propietario y un cortafuegos.

Estos dispositivos ofrecen un ADC de 12 bits rápido (5 Msps), dos comparadores, dos amplificadores operativos, dos canales DAC, un búfer de referencia de voltaje interno, un RTC de baja potencia, dos temporizadores de 32 bits de uso general,dos temporizadores PWM de 16 bits dedicados al control del motorLos dispositivos soportan cuatro filtros digitales para moduladores sigma delta externos (DFSDM).hasta 24 canales de detección capacitiva están disponibles.

Características

• Ultra baja potencia con FlexPowerControl
Fuente de alimentación de 1,71 V a 3,6 V
️ rango de temperaturas de -40 °C a 85/125 °C
¢ Modo de adquisición por lotes (BAM)
305 nA en modo VBAT: suministro para registros de respaldo RTC y 32x32 bits
¢ 33 nA Modo de apagado (5 pines de despertador)
¢ 125 nA en modo de espera (5 pines de despertador)
️ 420 nA en modo de espera con RTC
¢ 2,8 μA Parada 2 con RTC
️ 110 μA/MHz en modo de funcionamiento (modo LDO)
️ 43 μA/MHz en modo de funcionamiento (@ 3,3 V en modo SMPS)
¢ 5 μs de despertar desde el modo Stop
Reinicio del brownout (BOR) en todos los modos excepto apagado
Matriz de interconexión
• Núcleo: CPU Arm® Cortex®-M4 de 32 bits con FPU, acelerador adaptativo en tiempo real (ART Accelerator) que permite la ejecución en estado de espera 0 desde la memoria Flash, frecuencia de hasta 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) y las instrucciones del DSP
• Indicador de rendimiento
¢ 1,25 DMIPS/MHz (Drystone 2.1)
¢ 409.20 Coremark® (3.41 Coremark/MHz @ 120 MHz)
• Indicador de referencia energético
¢ 233 puntuación ULPMarkTMCP
¢ 56,5 puntuación ULPMarkTMPP
• Fuentes del reloj
Ocilador de cristal de 4 a 48 MHz
Ocilador de cristal de 32 kHz para RTC (LSE)
¢ RC interno de 16 MHz con ajuste de fábrica (± 1%)
¢ RC de baja potencia interna de 32 kHz (± 5%)

¢ Oscilador interno de velocidades múltiples de 100 kHz a 48 MHz, ajustado automáticamente por LSE (precisión superior al ±0,25%)
- 48 MHz internos con recuperación del reloj
3 PLL para el reloj del sistema, USB, audio, ADC
• RTC con calendario HW, alarmas y calibración
• Hasta 24 canales de detección capacitiva: soporte de teclas táctiles, sensores táctiles lineales y rotativos
• Características gráficas avanzadas
¢ Acelerador Chrom-ART (DMA2D) para la creación de contenido gráfico mejorado
¢ Chrom-GRC (GFXMMU) que permite hasta un 20% de optimización de los recursos gráficos
Controller de host MIPI® DSI con dos carriles DSI que funcionan a una velocidad de hasta 500 Mbits/s cada uno
Control LCD-TFT
• temporizadores de 16x: 2 x 16 bits de control avanzado del motor, 2 x 32 bits y 5 x 16 bits de uso general, 2 x 16 bits básicos, 2 x temporizadores de 16 bits de baja potencia (disponibles en modo Stop), 2 x vigilantes, temporizador SysTick
• Hasta 136 entradas/salidas rápidas, la mayoría tolerantes a 5 V, hasta 14 entradas/salidas con alimentación independiente hasta 1,08 V
• Los recuerdos
¢ Flash de 2 MB, 2 bancos de lectura mientras se escribe, protección de lectura de código patentada
640 Kbytes de SRAM, incluidos 64 Kbytes con comprobación de paridad de hardware
Interfaz de memoria externa para memorias estáticas que admiten memorias SRAM, PSRAM, NOR, NAND y FRAM
Interfaz de memoria de 2 x OctoSPI
• 4 filtros digitales para el modulador sigma delta
