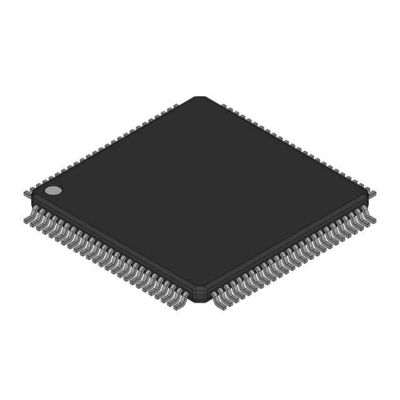

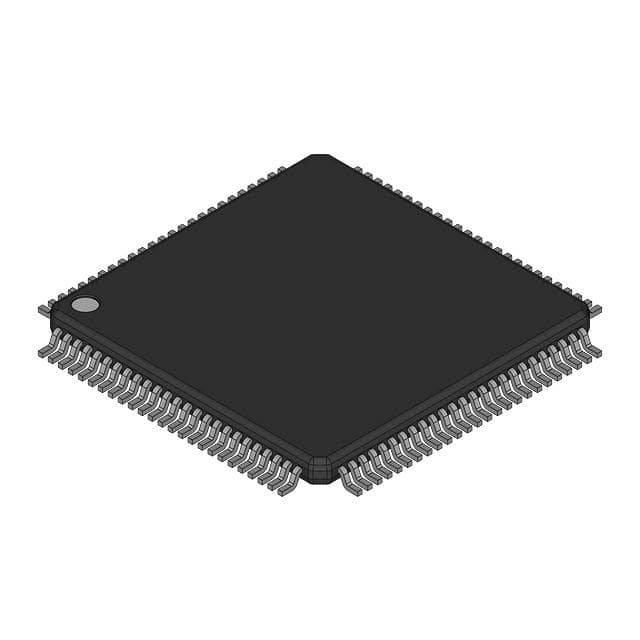

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc. También se ha incorporado a la lista de las empresas que se han incluido en la lista.

Resumen general

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPLas funciones periféricas de 100 pines y 144 pines son comunes. Estos microordenadores de un solo chip operan utilizando instrucciones sofisticadas con un alto nivel de eficiencia de instrucción.Con 16M bytes de espacio de direccionesTambién cuentan con un multiplicador incorporado y un DMAC, lo que los hace ideales para controlar equipos de oficina, comunicaciones, industriales,y otras aplicaciones de procesamiento de alta velocidad.

Características

• Capacidad de memoria (ver figura de expansión de la ROM).
RAM de 10 a 24 Kbytes
• Tiempo de ejecución de la instrucción más corto......50ns (f ((XIN) = 20MHz)
• Tensión de alimentación...4.2 a 5,5 V (f ((XIN) = 20 MHz)
Las versiones de la ROM de máscara, la ROM externa y la memoria flash
2.7 a 5,5 V (f ((XIN) = 10 MHz)
Las versiones de la ROM de máscara, la ROM externa y la memoria flash
• Bajo consumo de energía... 45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz sin espera de software,Vcc=5V)
• Interrupciones: 29 fuentes de interrupción internas y 8 fuentes de interrupción externas.
5 interrupción del software
fuentes; 7 niveles (incluida la interrupción de la clave de entrada)
• temporizador multifunción de 16 bits 5 temporizadores de salida + 6 temporizadores de entrada
• E/S en serie....................................... 5 canales para UART o sincronizado con el reloj
• DMAC... 4 canales (trigger: 31 fuentes)
• DRAMC se utiliza para EDO, FP, CAS antes de la actualización de RAS, autoactualización
• Conversor A/D................................... 10 bits X 8 canales (se puede ampliar hasta 10 canales)
• Conversor D/A... 8 bits x 2 canales
• Circuito de cálculo del CRC
• Conversor XY... circuito 1
• Tiempo de vigilancia para perros de guardia 1 línea
• E/S programable: 87 líneas: versión de 100 pines, 123 líneas: versión de 144 pines
• Puerto de entrada 1 línea (P85 compartido con el pin NMI)
• Expansión de la memoria.................. Disponible (16 millones de bytes)
• Chip selecciona la salida..................... 4 líneas
• Circuito de generación de reloj...............2 circuitos de generación de reloj incorporados
(resistencia de retroalimentación incorporada y oscilador externo de cerámica o cuarzo)

Aplicaciones

Audio, cámaras, equipo de oficina, equipo de comunicaciones,
equipos portátiles, etc.
