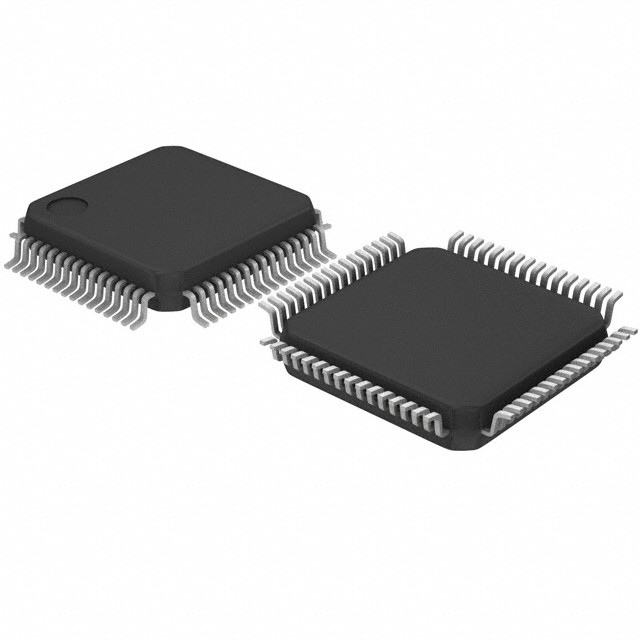

CY8C4247AZI-M485 IC MCU 32BIT 128KB FLASH 64TQFP Tecnologías Infineon

Descripción general

PSoC® 4 es una arquitectura de plataforma escalable y reconfigurable para una familia de controladores de sistemas integrados programables de señal mixta con una CPU ARM® CortexTM-M0.Combina bloques analógicos y digitales programables y reconfigurables con enrutamiento automático flexibleLa familia de productos PSoC 4100, basada en esta plataforma, es una combinación de un microcontrolador con lógica de programación digital, conversión analógica a digital de alto rendimiento,opampes con modo ComparadorLos productos PSoC 4100 serán totalmente compatibles con los miembros de la plataforma PSoC 4 para nuevas aplicaciones y necesidades de diseño.Los subsistemas analógicos y digitales programables permiten flexibilidad y ajuste en el campo del diseño.

Características

Subsistema de MCU de 32 bits
■ CPU ARM Cortex-M0 de 24 MHz con multiplicación de un solo ciclo
■ Hasta 32 kB de flash con acelerador de lectura
■ Hasta 4 kB de SRAM

Análogo programable

■ dos amplificadores con un motor de alta potencia reconfigurable
modos de transmisión interna de gran ancho de banda y comparador y ADC
capacidad de almacenamiento en búfer de entrada
■ ADC SAR de 12 bits 806 kps con diferencial y un solo extremo
modos y secuenciador de canales con mediación de señal
■ Dos DAC actuales (IDAC) para uso general o capacitivo
aplicaciones de detección en cualquier pin
■ Dos comparadores de baja potencia que funcionan en sueño profundo

Función de baja potencia de 1,71-V a 5,5 V

■ Modo de parada 20-nA con alarma de pin GPIO
■ Los modos de hibernación y sueño profundo permiten el tiempo de vigilia frente a los
Compromiso de energía

Detección capacitiva
■ Cypress CapSense Sigma-Delta (CSD) ofrece el mejor servicio en su clase
SNR (>5:1) y tolerancia al agua
■ El componente de software suministrado por Cypress hace capacitivo
Diseño de detección fácil
■ Ajuste automático del hardware (SmartSenseTM)
Dispositivo LCD de segmento
■ Dispositivo LCD soportado en todos los pines (común o segmento)
■ Funciona en modo Deep Sleep con 4 bits por memoria de pin

Comunicación en serie

■ Dos comunicaciones en serie independientes y reconfigurables en tiempo de ejecución
Bloques cationales (SCB) con I2C, SPI o UART reconfigurables
Funcionalidad

Temporización y modulación del ancho de pulso

■ Cuatro moduladores de ancho de pulso de temporizador/contador de 16 bits (TCPWM)
los bloques
■ Modos alineados en el centro, de borde y pseudo-aleatorios
■ activación basada en el comparador de las señales de eliminación para la conducción del motor y
otras aplicaciones lógicas digitales de alta fiabilidad (Continuar...)
