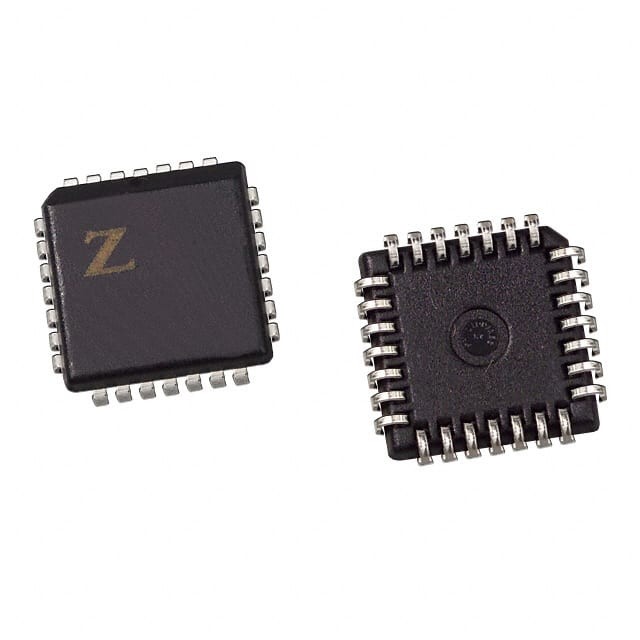

Z86E3016VEC IC MCU 8 bits 4KB OTP 28PLCC Zilog

Descripción general

Los microcontroladores Z86E30/E31/E40 de 8 bits programables de una sola vez (OTP) son miembros de la familia Zilogs Z8® MCU de chip único con circuitos de despertar mejorados, temporizadores Watch-Dog programables,Opciones de EMI de bajo ruido, y fácil capacidad de expansión del sistema de hardware/software.

Características

■ Temperatura estándar (VCC = 3,5 V a 5,5 V)
■ Temperatura extendida (VCC = 4,5 V a 5,5 V)
■ Paquetes disponibles:
OTP DIP/SOIC/PLCC de 28 pines (sólo Z86E30/31)
Ventana DIP de 28 pines (sólo Z86E30/31)
OTP/ventana DIP de 40 pines (sólo Z86E40)
OTP PLCC/QFP de 44 pines (sólo Z86E40)
Ventana PLCC de 44 pines (sólo Z86E40)
■ Reloj de vigilancia de perros (WDT) con software
■ Push-Pull/Open-Drain Programable en el puerto 0, el puerto 1 y el puerto 2
■ Líneas de entrada/salida 24/32
■ Cerraduras automáticas
■ Reinicio automático del encendido (POR)
■ Opciones de OTP programables:
Ocilador RC
Protección de EPROM
Deshabilitar el cierre automático
WDT activado permanentemente
Desactivar el resistor de retroalimentación del oscilador de cristal
Protección de RAM
■ Bajo consumo de energía: 60 mW
■ Indicador de instrucciones rápidas: 0,75 μs
■ Dos modos de espera: STOP y HALT
■ Ingresos digitales Niveles CMOS, activados por Schmitt
■ Modo EMI bajo programable por software
■ Dos contadores/timeros programables de 8 bits, cada uno con un prescaler programable de 6 bits
■ Seis interrupciones prioritarias de seis fuentes diferentes
■ Dos comparadores
■ Oscilador en el chip que acepta un cristal, un resonador de cerámica, un LC, un RC o un motor de reloj externo
