SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Tecnologías Infineon

Introducción

El C161K/O es un derivado de la familia Infineon C166 de microcontroladores CMOS de un solo chip.5 millones de instrucciones por segundo) con funcionalidad periférica y capacidades de IO mejoradasEl C161K/O es especialmente adecuado para aplicaciones sensibles a los costes.

• CPU de 16 bits de alto rendimiento con tubería de 4 etapas

Tiempo de ciclo de instrucción de 80 ns a 25 MHz Reloj de CPU
400 ns Multiplicación (16 × 16 bits), 800 ns División (32 / 16 bits)
¢ Facilidades mejoradas de manipulación de bits booleanos
Instrucciones adicionales para soportar HLL y sistemas operativos
El diseño basado en registros con múltiples bancos de registros variables
Apoyo para el cambio de contexto de un solo ciclo
16 MBytes Espacio de direcciones lineal total para código y datos
Área de registro de funciones especiales en el chip de 1024 bytes
• Sistema de interrupción de 16 niveles prioritarios con 20 fuentes, velocidad de muestreo hasta 40 ns
• Instalaciones de transferencia de datos de ciclo único de 8 canales impulsadas por interrupción a través de
Control de eventos periféricos (PEC)
• Generación de reloj mediante prescaler o mediante entrada directa de reloj
• Módulos de memoria en el chip
2 KBytes de RAM interna en el chip (IRAM) en el C161O,
1 KByte de IRAM en el C161K
• Módulos periféricos en el chip
Dos unidades multifuncionales de temporizadores de propósito general con 5 temporizadores en C161O,
una unidad de temporizador con 3 temporizadores en C161K
¢ Dos canales en serie (sincrónicos/asincrónicos y sincrónicos de alta velocidad)
• Hasta 4 MBytes de espacio de dirección externa para código y datos
Características del bus externo programables para diferentes rangos de direcciones
Buses de direcciones/datos externos multiplexados o desmultiplexados con 8 o 16 bits
Ancho del bus de datos
Cuatro señales de selección de chips programables en el C161O.
dos señales de selección de chips en C161K
• Modos de inactividad y apagado
• Tiempo de vigilancia programable
• Hasta 63 líneas de E/S de propósito general
• Fuente de alimentación: el C161K/O puede funcionar desde una fuente de alimentación de 5 V o 3 V
• Apoyados por una amplia gama de herramientas de desarrollo como los compiladores C,
Los paquetes de Macro-Assembler, Emuladores, Juntas de Evaluación, HLL-Debuggers,
Simuladores, Desmontadores de analizadores lógicos, tableros de programación
• Cargador bootstrap en el chip

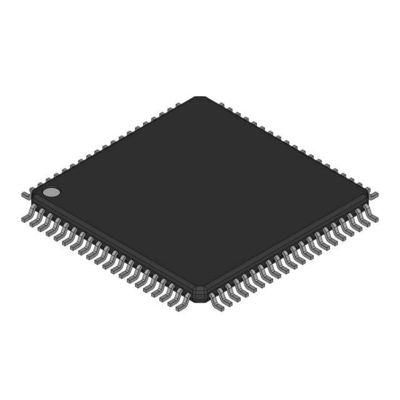

• Paquete MQFP de 80 pines (0,65 mm de ancho)
