Descripción general

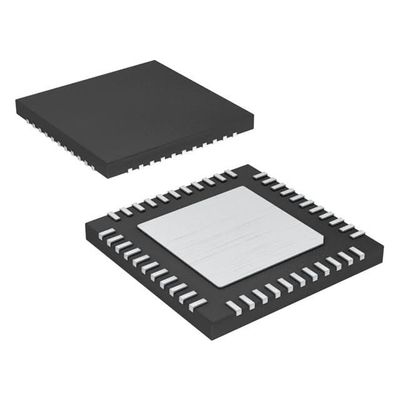

El MAXQ314 es un circuito integrado de medición de potencia dedicado que recopila y calcula el voltaje, la corriente, la potencia y el factor de potencia para una carga de una sola fase.Los resultados pueden ser recuperados por un maestro externo a través del bus I2C internoEste bus también es utilizado por el maestro externo para configurar el funcionamiento del MAXQ314 y controlar el estado de las operaciones.
El MAXQ314 realiza mediciones de voltaje y corriente utilizando un ADC integrado que puede medir el voltaje y la corriente.El MAXQ314 también tiene un sensor de temperatura integrado que proporciona la temperatura de la matriz a pedidoEl amplificador de corriente interno produce hasta 32x de ganancia y la ganancia del amplificador de voltaje es de 1x.

Características

* Núcleo DSP de bajo consumo y alto rendimiento
* Sensor de temperatura digital en el chip
* Precisión de la tensión interna de referencia
* Potencia activa (W), < ± 0,5% de error
* Potencia reactiva (VAR), < ± 0,7% de error
* Potencia aparente (VA), < ± 0,7% de error
* Factor de potencia, error < ± 1%
* RMS de voltaje, < ± 0,2% de error
* RMS de corriente, < ± 0,5% de error
* Interfaz en serie compatible con I2C
* Salida continua del IRMS en serie o PWM

Aplicaciones

Monitoreo de la potencia de CA de fase única
