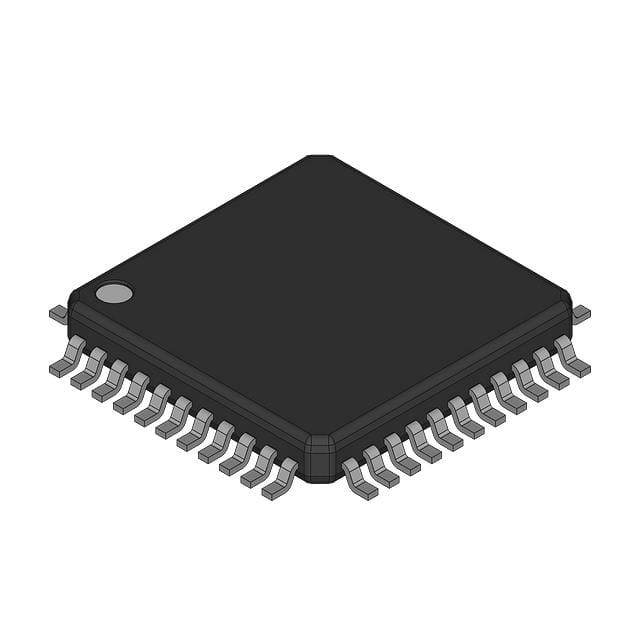

MC705C8ACPBE IC MCU 8BIT 8KB OTP 44LQFP Semiconductor en escala libre

Introducción

El MC68HC705C8A, una versión mejorada del MC68HC705C8, es un miembro de la familia de microcontroladores (MCU) de 8 bits de bajo costo y alto rendimiento M68HC05.introducido en el apéndice AEl MC68HSC705C8A, es una versión mejorada y de alta velocidad del MC68HC705C8A. La Familia M68HC05 se basa en la estrategia de diseño de circuito integrado especificado por el cliente (CSIC).Todas las MCU de la familia utilizan la unidad de procesador central (CPU) M68HC05 y están disponibles con una variedad de subsistemas., tamaños y tipos de memoria y tipos de paquetes.

Características

Las características del MC68HC705C8A incluyen:
• Unidad de procesador central (CPU) M68HC05
• Oscilador en chip con resonador de cristal/cerámica
• Entrada/salida en memoria (E/S)
• Configuraciones de memoria seleccionables
• Temporizadores de perros de guardia (COP) de ordenadores programables y/o no programables que funcionan correctamente
• Puerto B seleccionable con capacidad de interrupción externa
• Monitoreo del reloj
• Activación de alta corriente en el pin C7 (PC7)
• 24 líneas bidireccionales de E/S y 7 líneas de entrada única
• Sistema de interfaz de comunicaciones en serie (SCI)
• Sistema de interfaz periférica en serie (SPI)
• Capacidad de arranque
• Modos de parada, espera y retención de datos que ahorran energía
• Alimentación única de 3,0 a 5,5 voltios (modo de retención de datos de 2 voltios)
• Funcionamiento totalmente estático
• Sensibilidad a las interrupciones externas programable por software
• Pin de restablecimiento bidireccional
