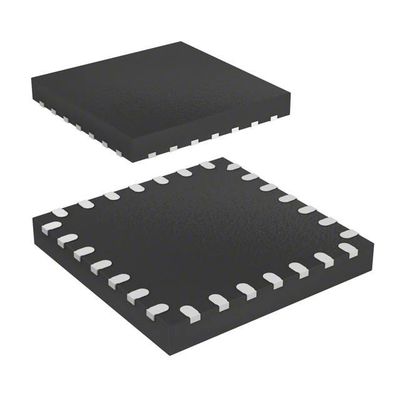

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMicroelectrónica

STM32F042G6U6TR Descripción

El microcontrolador STM32F030x incorpora el núcleo RISC ARM CortexTM-M0 de 32 bits de alto rendimiento que opera a una frecuencia de 48 MHz,Memorias integradas de alta velocidad (hasta 64 Kbytes de memoria Flash y hasta 8 Kbytes de SRAM)Todos los dispositivos ofrecen interfaces de comunicación estándar (hasta dos I2C, hasta dos SPI y hasta dos USART), un ADC de 12 bits,hasta 6 temporizadores de 16 bits de uso general y un temporizador PWM de control avanzado.
El microcontrolador STM32F030x funciona en el rango de temperatura de -40 a +85 °C, desde una fuente de alimentación de 2,4 a 3,6 V. Un conjunto completo de modos de ahorro de energía permite el diseño de aplicaciones de baja potencia.
El microcontrolador STM32F030x incluye dispositivos en cuatro paquetes diferentes que van desde 20 pines hasta 64 pines.La siguiente descripción proporciona una visión general de la gama completa de periféricos STM32F030x propuestos..
Estas características hacen que el microcontrolador STM32F030x sea adecuado para una amplia gama de aplicaciones, como el control de aplicaciones e interfaces de usuario, equipos de mano, receptores A / V y televisión digital,Periféricos para PC, plataformas de juegos, bicicletas eléctricas, electrodomésticos, impresoras, escáneres, sistemas de alarma, intercomunicadores de vídeo y HVAC.

STM32F042G6U6TR Características

● Núcleo: CPU ARM® CortexTM-M0 de 32 bits, frecuencia de hasta 48 MHz
● Los recuerdos
- 16 a 64 Kbytes de memoria flash
- 4 a 8 Kbytes de SRAM con verificación de paridad HW
● Unidad de cálculo del CRC
● Reinicio y gestión de energía
¢ Rango de tensión: de 2,4 V a 3,6 V
¢ Reinicio de encendido/apagado (POR/PDR)
Modo de bajo consumo: Reposo, parada, espera
● Gestión del reloj
Ocilador de cristal de 4 a 32 MHz
Ocilador de 32 kHz para RTC con calibración
¢ RC interno de 8 MHz con opción x6 PLL
Ocilador RC interno de 40 kHz
● Hasta 55 entradas/salidas rápidas
Todos los vectores de interrupción externos pueden ser mapeados
- hasta 36 entradas/salidas con capacidad de tolerancia de 5 V
● Controlador DMA de 5 canales
● ADC de 1 x 12 bits y 1,0 μs (hasta 16 canales)
¢ Rango de conversión: de 0 a 3,6 V
¢ Alimentación analógica separada de 2,4 a 3,6 V
● Hasta 10 temporizadores
Un temporizador de control avanzado de 16 bits de 7 canales para salida PWM de 6 canales, con generación de tiempo muerto y parada de emergencia
Un temporizador de 16 bits, con hasta 4 IC/OC, utilizable para la decodificación de control IR
Un temporizador de 16 bits, con 2 IC/OC, 1 OCN, generación en tiempo muerto y parada de emergencia
Dos temporizadores de 16 bits, cada uno con IC/OC y OCN, generación de tiempo muerto, parada de emergencia y puerta de modulador para control IR
Un temporizador de 16 bits con 1 IC/OC
Un temporizador básico de 16 bits
¢ temporizadores independientes y de vigilancia del sistema
¢ Temporizador SysSick: contador descendente de 24 bits
● Calendario RTC con alarma y despertador periódico de Stop/Standby
● Interfaces de comunicación
¢ Hasta dos interfaces I2C: una que admite el modo rápido Plus (1 Mbit/s) con sumidero de corriente de 20 mA
Hasta dos USARTs que admiten SPI sincrónico maestro y control del módem; uno con detección automática de velocidad de baud
¢ Hasta dos SPIs (18 Mbit/s) con 4 a 16 marcos de bits programables
● Descomposición de cables en serie (SWD)
