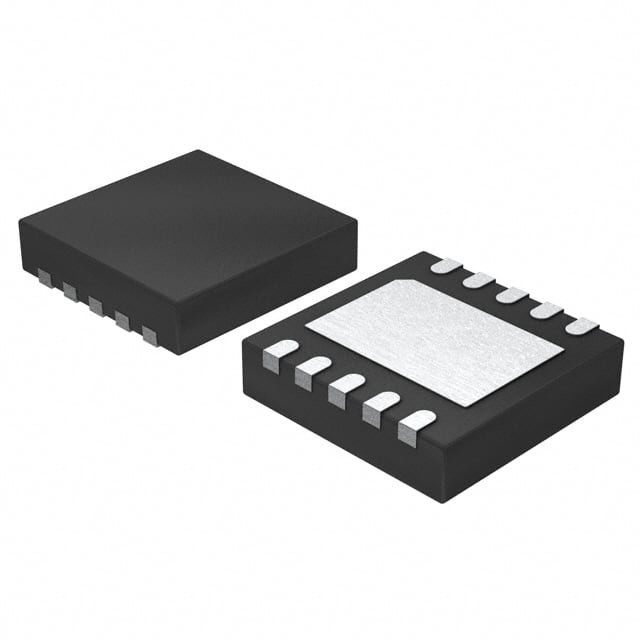

C8051F527A-IM IC MCU 8BIT 2KB FLASH 10DFN Laboratorios de silicio

Descripción general del sistema

La familia de dispositivos C8051F52x/F52xA/F53x/F53xA son MCU de sistema de señal mixta en un chip totalmente integrados, de baja potencia. Las características destacadas se enumeran a continuación. Consulte la Tabla 1.1 para la selección de características específicas del producto.

■ núcleo de microcontrolador de alta velocidad con tubería compatible con el 8051 (hasta 25 MIPS)

■ Interfaz de depuración interna del sistema, de velocidad completa y no intrusiva (en chip)
■ ADC de 12 bits de 200 kps con multiplexador analógico y hasta 16 entradas analógicas
■ Oscilador interno programable de precisión de 24,5 MHz con un rango de ±0.5% en todo el rango de temperatura y para voltajes VDD superiores o iguales a la salida mínima del regulador de voltaje en el chip en la configuración bajaEl oscilador se sitúa en un rango de +1,0% para las tensiones VDD por debajo de este ajuste mínimo de salida.
■ Hasta 7680 bytes de memoria flash en el chip
■ 256 bytes de memoria RAM en el chip
■ Interfaces serie UART y SPI mejoradas implementadas en hardware
■ LIN 2.1 periférico (completamente compatible hacia atrás, modos maestro y esclavo)
■ Tres temporizadores de 16 bits de uso general
■ Matriz de contador/timer programable (PCA) con tres módulos de captura/comparación y función de temporizador de vigilancia
■ Reinicio del encendido del chip, monitor VDD y sensor de temperatura
■ Comparador de tensión en el chip
■ Hasta 16 puertos de entrada y salida

Periféricos analógicos

- ADC de 12 bits
• Rendimiento programable de hasta 200 kps
• Hasta 6/16 de las entradas externas
• Generador de interrupciones con ventana dependiente de datos
• Sensor de temperatura incorporado
- Comparador
• Histeresis y tiempo de respuesta programables
• Configurable como fuente de despertador o de reinicio
• Baja corriente
- Detector de pérdida de energía.
- Válvulas de referencia de 1.5 y 2.2 V (programable)
Descomposición en el chip
- El circuito de depuración en el chip facilita la depuración de sistema a toda velocidad y no intrusiva (no se requiere emulador)
- Proporciona puntos de ruptura, paso único
- Inspeccionar/modificar memoria y registros
- Kit de desarrollo completo
Válvula de alimentación de 2,0 a 5,25 V
- Regulador LDO incorporado
Núcleo de alta velocidad de 8051 μC
- Arquitectura de instrucciones en tubería; ejecuta el 70% de las instrucciones en 1 o 2 relojes del sistema
- hasta 25 MIPS con reloj de sistema de 25 MHz
- Administrador de interrupciones ampliado
Memoria
- 8/4/2 kB Flash; byte en el sistema programable en sectores de 512 bytes
- 256 bytes de memoria RAM interna de datos
Periféricos digitales
- 16/6 puertos de entrada/salida; empuja-tirar o desagüe abierto, tolerante a 5 V
- Hardware SPITM, y puerto serie UART
- LIN 2.1 Controlador (Master y esclavo capaces); no se requiere cristal
- Tres contadores de 16 bits de uso general
- Matriz de contadores y temporizadores de 16 bits programable con tres módulos de captura y comparación, WDT
Fuentes del reloj
- Osciladores internos: 24,5 MHz ± 0,5% de precisión soporta el funcionamiento de UART y LIN-Master
- Oscilador externo: Cristal, RC, C o Reloj (modo de 1 o 2 pines)
- Puede cambiar entre fuentes de reloj sobre la marcha
Envases
- DFN de 10 pines (3 x 3 mm)
- 20 pines de QFN (4 x 4 mm)
- TSSOP de 20 pines
Calificado para el sector automotriz
- Rango de temperaturas: de 40 °C a +125 °C
