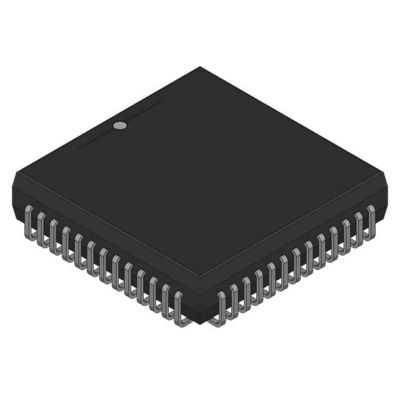

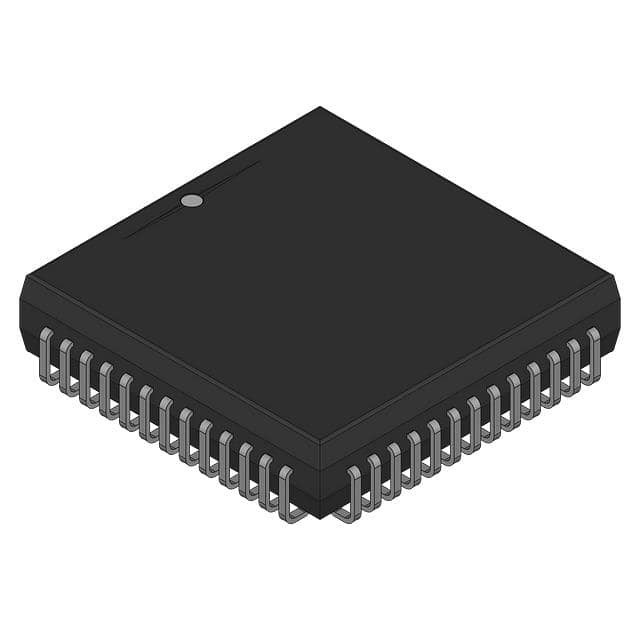

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Semiconductor de escala libre

Descripción general

1.1 Introducción
El MC68HC908AP64 es un miembro de la familia de 8-bits de bajo costo y alto rendimiento M68HC08.
Unidades de microcontrolador (MCU). Todas las MCU de la familia utilizan la unidad de procesador central mejorada M68HC08 (CPU08) y están disponibles con una variedad de módulos, tamaños y tipos de memoria y tipos de paquetes.

1.2 Características

Las características del MC68HC908AP64 incluyen las siguientes:
• Arquitectura M68HC08 de alto rendimiento
• Código de objeto totalmente compatible con las familias M6805, M146805 y M68HC05
• Frecuencia máxima del bus interno:
¢ 8-MHz a 5V o 3V de voltaje de funcionamiento
• Opciones de entrada del reloj:

Ocilador de cristal de 32 kHz con PLL interno de 32 MHz
• Memoria FLASH de programa de usuario con seguridad
62.368 bytes para MC68HC908AP64
32 768 bytes para MC68HC908AP32
16 384 bytes para MC68HC908AP16
¢ 8,192 bytes para MC68HC908AP8
• RAM en el chip
️ 2.048 bytes para MC68HC908AP64 y MC68HC908AP32
¢ 1,024 bytes para MC68HC908AP16 y MC68HC908AP8
• Dos módulos de interfaz de temporizador de 16 bits y 2 canales (TIM1 y TIM2) con captura de entrada seleccionable,
comparación de salida y capacidad PWM en cada canal
• Módulo de base de tiempo
• Módulo de interfaz de comunicaciones en serie 1 (SCI)
• Módulo de interfaz de comunicaciones en serie 2 (SCI) con codificador/decodificador infrarrojo (IR)
• Módulo de interfaz periférico en serie (SPI)
• Bus de gestión del sistema (SMBus), versión 1.0/1.1 (bus IIC multi-master)
• Conversor analógico a digital (ADC) de 8 canales y 10 bits
• Pín de interrupción externo IRQ1 con extracción integrada
• Pín de interrupción externo IRQ2 con extracción programable
• Puerto de despertamiento de teclado de 8 bits con extracción integrada
• 32 pines de entrada/salida de uso general:
31 pines de E/S de función compartida
¥ 8 conductores LED (basurero)
6×25mA de entrada/salida de drenaje abierto con tracción
• Diseño de bajo consumo (totalmente estático con modos de parada y espera)
• Pin de reinicio principal (con puja integrada) y reinicio de encendido
• Características de protección del sistema
¢ Reinicio de la computadora en funcionamiento correcto (COP) opcional, accionado por un oscilador RC interno
Detección de baja tensión con reinicio o interrupción opcionales
Detección de código operativo ilegal con reinicio
Detección de dirección ilegal con reinicio
• 48 pines de paquete cuadrado bajo plano (LQFP), 44 pines de paquete cuadrado plano (QFP), y 42 pines de contracción doble en línea
Paquete (SDIP)
• Las características específicas del MC68HC908AP64 en SDIP de 42 pines son:
- 30 unidades de uso general
¢ Interrupción externa sólo en IRQ1
Las características del CPU08 incluyen las siguientes:
• Modelo mejorado de programación HC05
• Funciones extensas de control de bucle
• 16 modos de dirección (ocho más que el HC05)
• Registro de índices de 16 bits y puntero de pila
• Transferencias de datos de memoria a memoria
• Instrucciones rápidas de multiplicación 8×8
• Instrucción rápida de división por 16/8
• Instrucciones decimales (BCD) con código binario
• Optimización para aplicaciones de controladores
• Soporte eficiente del lenguaje C
