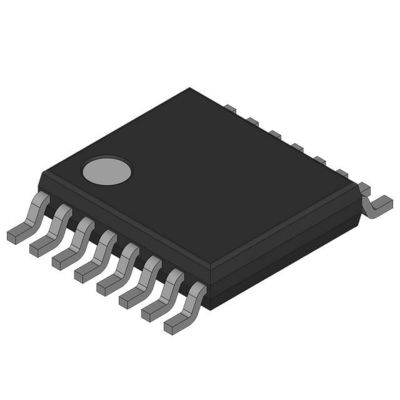

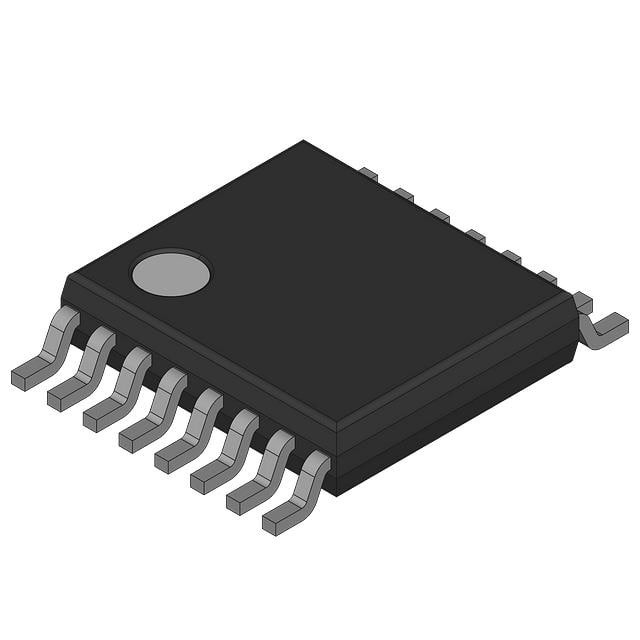

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Semiconductor en escala libre

Descripción general

Introducción
El MC68HC908QY4A es un miembro de la familia de microcontroladores de 8 bits (MCU) de bajo costo y alto rendimiento M68HC08.Todas las MCU de la familia utilizan la unidad de procesador central mejorada M68HC08 (CPU08) y están disponibles con una variedad de módulos, tamaños y tipos de memoria y tipos de paquetes.

Características

Las características incluyen:
• Núcleo de CPU M68HC08 de alto rendimiento
• Código de objeto totalmente compatible con la familia M68HC05
• Voltajes de funcionamiento de 5 V y 3 V (VDD)
• Funcionamiento del bus interno de 8 MHz a 5 V, 4 MHz a 3 V
• Oscilador interno ajustable
¢ Operación del bus interno de 1 MHz, 2 MHz o 3,2 MHz seleccionable por software
Capacidad de recorte de 8 bits
️ ±25% sin recortar
Se puede recortar hasta aproximadamente un 0,4% (
• Rango de oscilador de cristal seleccionable por software, 32 ¢ 100 kHz, 1 ¢ 8 MHz y 8 ¢ 32 MHz
• Reloj de entrada configurable por software desde una fuente interna o externa
• Despertador automático de la capacidad STOP utilizando una fuente de RC o reloj de bus de 32 kHz interna dedicada
• Memoria FLASH programable en el chip y en la aplicación
¢ Programa interno/generación de voltaje de apagado
¢ ROM de monitoreo que contiene rutinas de programa / borrado llamadas por el usuario
Seguridad con flash (2)
• Memoria de acceso aleatorio (RAM) en el chip
• módulo de interfaz de temporizador (TIM) de 16 bits de 2 canales
• Conversor analógico a digital (ADC) de 6 canales y 10 bits con canal de referencia de banda ancha interna (ADC10)
• Hasta 13 líneas bidireccionales de entrada/salida (I/S) y una sola entrada:
Seis compartido con KBI
Seis compartidos con ADC
Dos compartido con TIM
Un solo dato de entrada compartido con IRQ
- Capacidad de sumidero/fuente de alta corriente en todos los pines de puerto
¢ Pullups seleccionables en todos los puertos, seleccionables sobre la base de un bit individual
¢ Capacidad de tres estados en todos los pines de puerto
• Interrupción de teclado de 6 bits con función de alerta (KBI)
¢ Programable para la detección de niveles ascendentes/descendientes o altos/bajos
• Características del módulo inhibidor de baja tensión (LVI):
Punto de salida seleccionable por software
• Características de protección del sistema:
¢ Control del buen funcionamiento de la computadora (COP)
Detección de bajo voltaje con reinicio
Detección de código operativo ilegal con reinicio
Detección de dirección ilegal con reinicio
• Pin de interrupción asíncrono externo con extracción interna (IRQ) compartido con pin de entrada de uso general
• Pin de reinicio asíncrono maestro con extracción interna (RST) compartida con pin de entrada/salida (I/S) de uso general
• Registros de E/S mapeados en la memoria
• Modos de espera y parada que ahorran energía
• MC68HC908QY4A, MC68HC908QY2A y MC68HC908QY1A están disponibles en estos paquetes:

¢ paquete de circuitos integrados de contorno pequeño (SOIC) de 16 pines

• MC68HC908QT4A, MC68HC908QT2A y MC68HC908QT1A están disponibles en estos paquetes:
¢ PDIP de 8 pines
️ SOIC de 8 pines
¢ paquete doble plano sin plomo (DFN) de 8 pines
