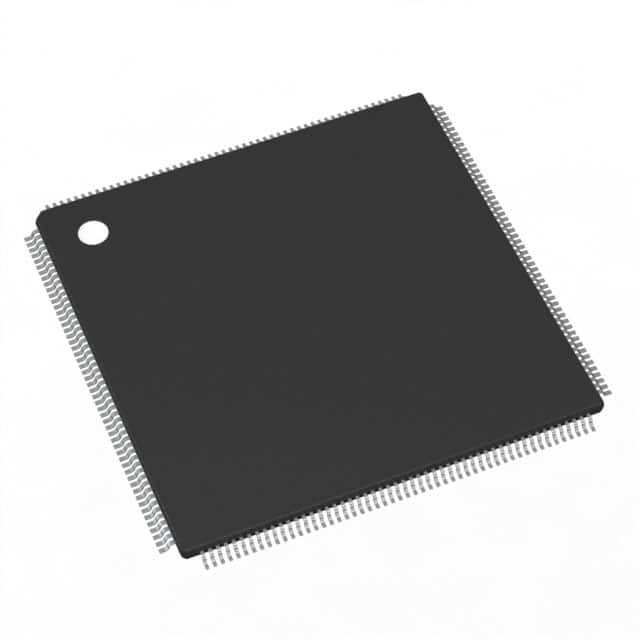

SPC5645BF0VLT1R IC MCU 32 bits 2 MB FLASH 208TQFP N✖P USA Inc.

El Qorivva MPC5645S representa una nueva generación de microcontroladores de 32 bits dirigidos a aplicaciones de clúster de instrumentos automotrices de un solo chip.Los dispositivos MPC5645S forman parte de la familia MPC56xxS de dispositivos basados en Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitLas funciones tradicionales de cluster, como el accionamiento de gauge, el contador en tiempo real y la generación de sonido, también están integradas en cada dispositivo.

Lista de características
• Edición doble, compatible con el Libro E de arquitectura de potencia de 32 bits
Complejo del núcleo de la CPU (e200z4d)
Unidad de gestión de la memoria (MMU)
4 KB, caché de instrucciones de 2/4 direcciones
• 2 MB de memoria flash ECC en el chip con:
Controller de memoria flash
¢ búferes de recogida previa
• 64 KB de ECC en el chip
• 1 MB de memoria gráfica no ECC en el chip con dos puertos
controlador gráfico SRAM
• Unidad de protección de la memoria (MPU) con hasta 16 descriptores de región
y granularidad de región de 32 bytes para proporcionar
permiso de acceso a la memoria y asegurar la separación
entre diferentes códigos y datos
• Controlador de interrupción (INTC) con 181 periféricos
Fuentes de interrupción y ocho interrupciones de software
• Dos bucles con bloqueo de fase modulados por frecuencia (FMPLL)
El FMPLL primario (FMPLL0) proporciona un reloj de sistema de hasta 125 MHz
El FMPLL auxiliar (FMPLL1) está disponible para su uso como sustituto.
fuente de reloj modulada o no modulada a
módulos eMIOS, QuadSPI y como reloj alternativo a la unidad de control continuo
y DCU-Lite para la generación de reloj de píxeles
• La arquitectura de los interruptores de barra transversal permite el acceso simultáneo de periféricos,
Memoria flash o RAM desde buses múltiples
Maestros
• Controlador de acceso directo a la memoria mejorado de 16 canales (eDMA)
con múltiples fuentes de solicitud de transferencia utilizando un DMA
multiplexador de canales
• Módulo de asistencia de arranque (BAM) con 8 KB de ROM dedicada para embedded
El código de arranque admite opciones de arranque incluyendo
descarga del código de arranque a través de un enlace serial (CAN o SCI)
• Dos unidades de control de visualización (DCU3 y DCULite) para el control directo
unidad de hasta dos pantallas TFT LCD hasta XGA
Resolución
• Controlador de tiempo (TCON) e interfaz RSDS para el módulo DCU3
• 2D OpenVG 1.1 y acelerador de gráficos raster (GFX2D)
• Unidad de entrada de vídeo (VIU2) que admite ITU656 de 8/10 bits
entrada de vídeo, conversión de YUV a RGB, reducción de escala de vídeo,
el desentrelazamiento, el ajuste del contraste y el ajuste del brillo.
• Controlador de DRAM que admite DRAM DDR1, DDR2 y LPDDR1
• Controlador del motor paso a paso (SMC)
¢ Conductores de alta corriente para un máximo de seis parámetros de instrumentos
conducido en la configuración completa de doble puente H
Modulo de detección de retorno a cero y de parada del motor paso a paso
Detección de cortocircuito del motor paso a paso
• Módulo generador de sonido (SGM)
️ mezclador de 4 canales
Apoya la reproducción de ondas PCM y tonos sintetizados
¢ Salidas PWM o I2S opcionales
• Dos módulos de sistema de entrada y salida modular mejorado de 16 canales (eMIOS)
Apoya un rango de captura de entrada de 16 bits, comparación de salida, pulso
Modulación de anchura y decodificación de cuadratura
las funciones
• Convertidor analógico a digital de 10 bits (ADC)
con un tiempo de conversión máximo de 1 μs
¢ Hasta 20 canales internos
¢ Hasta 8 canales externos
• Tres módulos de interfaz periférica en serie (DSPI)
para las comunicaciones sincrónicas y de doble funcionamiento con
Dispositivos externos
• Controlador de memoria flash en serie QuadSPI (Continuar...)
