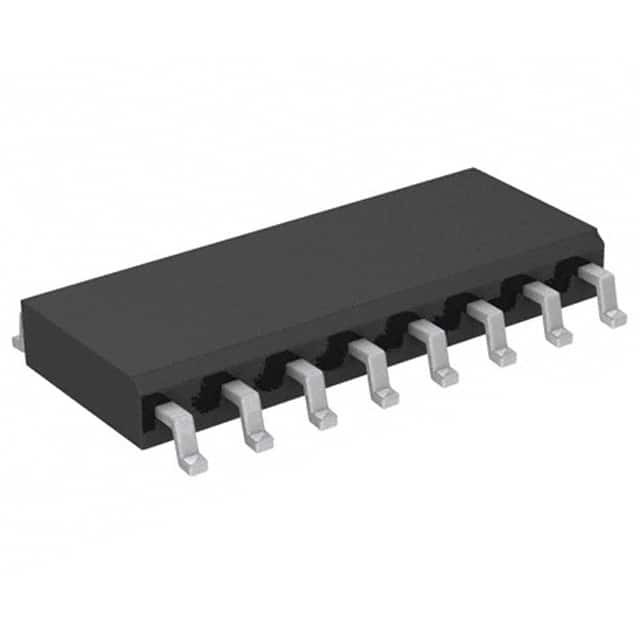

C8051F860-C-GSR IC MCU 8BIT 8KB FLASH 16SOIC Laboratorios de silicio

[El número de la señal]

Periféricos analógicos

Dos comparaciones

- La histeresis programable.
¿Cómo se llama?

Monitoreo de VDD y detector de bronceado

Descifrado de JTAG en chip

- El circuito de depuración en el chip facilita la depuración del sistema a toda velocidad y sin intrusión (¡no se requiere emulador!)
- Proporciona puntos de ruptura, paso único, puntos de vigilancia, monitor de pila
- Inspeccionar/modificar memoria y registros
- Rendimiento superior a los sistemas de emulación que utilizan ICE-Chips, Target Pods y Sockets
¿Cómo se llama?

VOLTAJE de alimentación2.7V a 3.6V

- Corriente de funcionamiento típica: 9mA @ 25MHz
- Corriente típica en modo de parada: < 0,1 uA

Rango de temperaturas: de 40 °C a + 85 °C

Paquete TQFP de 48 pines

Núcleo 8051-COMPATIBLE con micróxido de carbono

- Arquitectura de instrucciones en tubería; ejecuta el 70% de las instrucciones en 1 o 2 relojes del sistema
- Hasta 25 MIPS de rendimiento con reloj de 25 MHz
¿Cómo se llama?

Memoria

- 256 bytes de memoria RAM de datos
- 8k Bytes FLASH; Programable en el sistema en 512 sectores de bytes

Los demás componentes

- 32 puertos de entrada/salida (todos tolerantes a 5 V con corriente de sumidero alta)
- Puertos de serie de hardware SPITM y UART disponibles simultáneamente
- Tres temporizadores de 16 bits de propósito general
- Tiempo dedicado para perros de vigilancia; reinicio bidireccional

Fuentes de relojes

- Oscilador programable interno (2 a 16 MHz)
- Oscilador externo: Cristal, RC, C o Reloj
- Puede cambiar entre fuentes de reloj sobre la marcha; útil en modos de ahorro de energía
