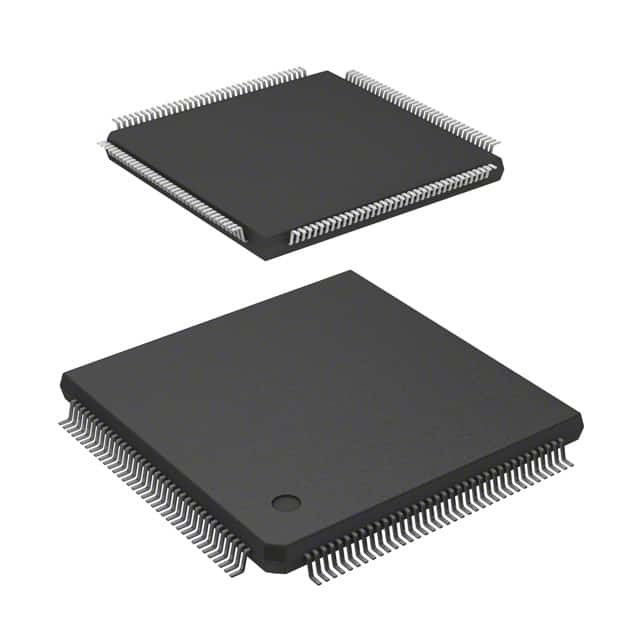

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Tecnologías Infineon

Introducción

El C167CR es un nuevo derivado de la familia Siemens C16x de microcontroladores CMOS de un solo chip.Combina un alto rendimiento de la CPU (hasta 10 millones de instrucciones por segundo) con una alta funcionalidad periférica y capacidades de IO mejoradasTambién proporciona RAM de alta velocidad en el chip y generación de reloj a través de PLL.

Microcontrolador de 16 bits C167CR

● CPU de 16 bits de alto rendimiento con tubería de 4 etapas
● Tiempo de ciclo de instrucciones de 100 ns a 20 MHz Reloj de CPU
● 500 ns Multiplicación (16 × 16 bits), 1 μs División (32 / 16 bits)
● Facilidades mejoradas de manipulación de bits booleanos
● Instrucciones adicionales para soportar HLL y sistemas operativos
● Diseño basado en registros con múltiples bancos de registros variables
● Soporte para el cambio de contexto de un solo ciclo
● Generación de reloj mediante PLL en chip o mediante entrada directa de reloj
● Hasta 16 MBytes de espacio de dirección lineal para código y datos
● 2 KBytes de memoria RAM interna en el chip (IRAM)
● 2 KBytes de RAM de extensión en el chip (XRAM)
● Características del bus externo programables para diferentes rangos de direcciones
● Bus de datos externo de 8 o 16 bits
● Autobuses de direcciones/datos externos múltiplexados o desmultiplexados
● Cinco señales de selección de chips programables
● Apoyo para el arbitraje de autobuses de espera y espera-reconocimiento
● 1024 bytes en el área del registro de funciones especiales del chip
● Modos de inactividad y apagado
● Instalaciones de transferencia de datos de ciclo único de 8 canales impulsadas por interrupción a través de un controlador de eventos periféricos (PEC)
● Sistema de interrupción de 16 niveles prioritarios con 56 fuentes, velocidad de muestreo hasta 50 ns
● Conversor A/D de 10 bits de 16 canales con tiempo de conversión de 9,7 μs
● Dos unidades de captura/comparación de 16 canales
● Unidad PWM de 4 canales
● Dos temporizadores multifuncionales con 5 temporizadores
● Dos canales en serie (sincrónicos/asincrónicos y sincrónicos de alta velocidad)
● Interfaz CAN en el chip con 15 objetos de mensaje (Full-CAN/Basic-CAN)
● Tiempo del perro guardián programable
● Hasta 111 líneas de I/O de propósito general, en parte con umbrales de entrada seleccionables e histeresis
● Apoyado por una gran cantidad de herramientas de desarrollo como compiladores C, paquetes de macroensambladores, emuladores, tableros de evaluación, depuradores HLL, simuladores, desensambladores de analizadores lógicos, tableros de programación
● Cargador de arranque en el chip
● Paquete MQFP de 144 pines (EIAJ)
