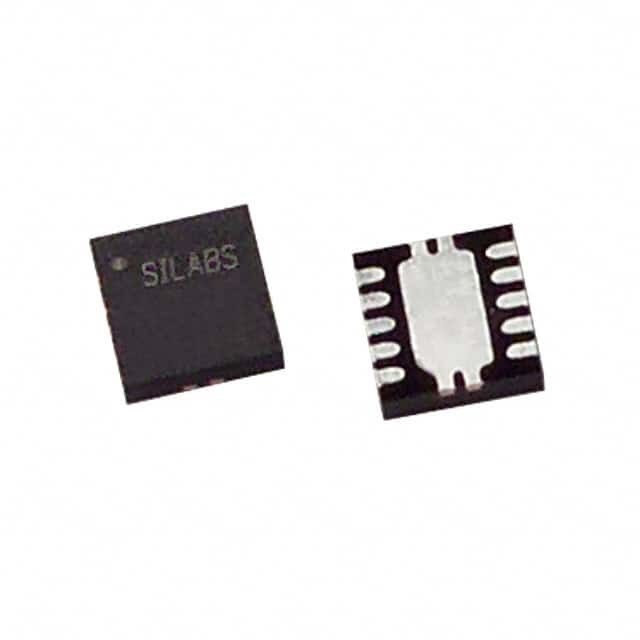

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Laboratorios de silicio

Descripción general del sistema

Los dispositivos C8051F300/1/2/3/4/5 son MCU de sistema de señal mixta en un chip totalmente integrados. Las características destacadas se enumeran a continuación. Consulte la Tabla 1.1 en la página 14 para la selección de características específicas del producto.

• Núcleo de microcontrolador de alta velocidad con tubería compatible con el 8051 (hasta 25 MIPS)
• Interfaz de depuración interna del sistema, de velocidad completa y no intrusiva (en el chip)
• Verdadero ADC de 8 bits 500 ksps de 11 canales con preamplificador de ganancia programable y multiplexador analógico
(Sólo C8051F300/2)
• Oscilador interno de 25 MHz programable con precisión
•Memoria flash en el chip de hasta 8 kB
• 256 bytes de memoria RAM en el chip
•Interfaces seriadas SMBus/I2C y UART mejoradas implementadas en hardware
• Tres temporizadores de 16 bits de uso general
• Matriz de contador/timer programable (PCA) con tres módulos de captura/comparación y temporizador de vigilancia
Función
• Reinicio del encendido en el chip, monitor VDD y sensor de temperatura
• Comparador de tensión en el chip
• Puerto de entrada/salida de ancho de byte (tolerante a 5 V)

Periféricos analógicos

- ADC de 8 bits (sólo F300/2)
• hasta 500 kps
• Hasta 8 entradas externas
• Las ganancias del amplificador programable son de 4, 2, 1 y 0.5
• VREF desde el pin externo o VDD
• Sensor de temperatura incorporado
• Entrada de arranque de conversión externa
- Comparador
• Histeresis y tiempo de respuesta programables
• Configurable como fuente de interrupción o reinicio
• Baja corriente (< 0,5 μA)

Debug en el chip
- El circuito de depuración en el chip facilita el depuración de sistema a toda velocidad y sin intrusión (no se requiere emulador)
- Proporciona puntos de interrupción, paso único, inspección/modificación de memoria y registros
- Rendimiento superior a los sistemas de emulación que utilizan ICE-chips, capsules de destino y enchufes
- Kit de desarrollo completo

Tensión de alimentación de 2,7 a 3,6 V
- Corriente de funcionamiento típica: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- Corriente típica en modo de parada: 0,1 μA
- Rango de temperaturas: de 40 °C a + 85 °C

Núcleo de alta velocidad 8051 μc

- Arquitectura de instrucciones en tubería; ejecuta el 70% de las instrucciones en 1 o 2 relojes del sistema
- hasta 25 MIPS con reloj de 25 MHz
- Administrador de interrupciones ampliado

Memoria
- 256 bytes de memoria RAM interna de datos
- Flash de hasta 8 kB (F300/1/2/3), 4 kB (F304) o 2 kB (F305); 512 bytes están reservados en los dispositivos de 8 kB

Periféricos digitales
- 8 puertos de entrada/salida; todos los 5 V tolerantes con alta corriente de sumidero
- Puertos de serie UART y SMBusTM mejorados por hardware
- Tres contadores de 16 bits de uso general
- 16 bits de matriz de contadores programable (PCA) con tres módulos de captura/comparación
- Modo de reloj en tiempo real utilizando PCA o temporizador y fuente de reloj externa

Fuentes del reloj
- Oscilador interno: 24,5 MHz con una precisión de ± 2% soporta el funcionamiento de UART
- Oscilador externo: Cristal, RC, C o reloj (modo de 1 o 2 pines)
- Puede cambiar entre fuentes de reloj sobre la marcha; útil en modos de ahorro de energía

El paquete RoHS de 11-Pin Quad Flat sin plomo (QFN)
- 3 x 3 mm de huella de PWB
