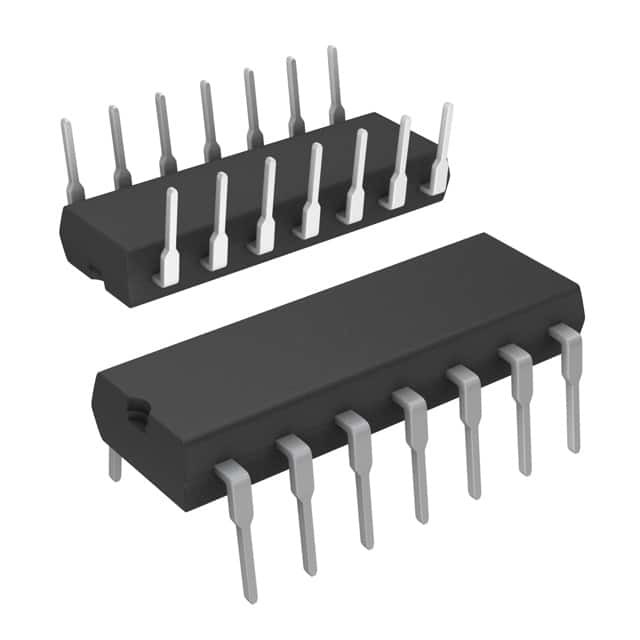

ATTINY84A-PU IC MCU 8BIT 8KB FLASH 14DIP Tecnología de microchip

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
120 instrucciones poderosas La mayoría de las ejecuciones de ciclos de reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
• Segmentos de memoria no volátiles de alta resistencia
2K/4K/8K bytes de memoria de programación flash autoprogramable en el sistema
• Durabilidad: 10.000 ciclos de escritura y borrado
128/256/512 Bytes de EEPROM programable en el sistema
• Durabilidad: 100.000 ciclos de escritura y borrado
¢ 128/256/512 bytes de SRAM interna
¢ Conservación de datos: 20 años a 85°C / 100 años a 25°C
¢ Bloqueo de programación para la auto-programación Flash y EEPROM Seguridad de datos
• Características periféricas
Un temporizador/contador de 8 y 16 bits con dos canales PWM, cada uno
¢ ADC de 10 bits
• 8 canales de un solo extremo
• 12 pares de canales ADC con ganancia programable (1x / 20x)
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interfaz en serie universal
• Características especiales del microcontrolador
El sistema de depuración en chip de debugWIRE
Programable en el sistema a través del puerto SPI
Fuentes de interrupción internas y externas
• Interrupción del cambio de pines en 12 pines
¢ Modos de baja potencia en modo inactivo, reducción del ruido del ADC, modo de espera y modo de apagado
Circuito de reinicio de encendido mejorado
Circuito de detección de brow-out programable con función de desactivación de software
 Oscilador calibrado interno
Sensor de temperatura en el chip
• E/S y paquetes
Disponible en QFN/MLF/VQFN de 20 pines, SOIC de 14 pines, PDIP de 14 pines y UFBGA de 15 bolas
12 líneas de E/S programables
• Tensión de funcionamiento:
¥ 1.8 ¥ 5.5V
• Grado de velocidad:
4 MHz @ 1,8 5.5V
10 MHz @ 2,7 5.5V
Se aplicarán las reglas siguientes:
• Rango de temperatura industrial: -40°C a +85°C
• Bajo consumo energético
Modo activo:
• 210 μA a 1,8 V y 1 MHz
Modo inactivo:
• 33 μA a 1,8 V y 1 MHz
Modo apagado:
• 0,1 μA a 1,8 V y 25°C
