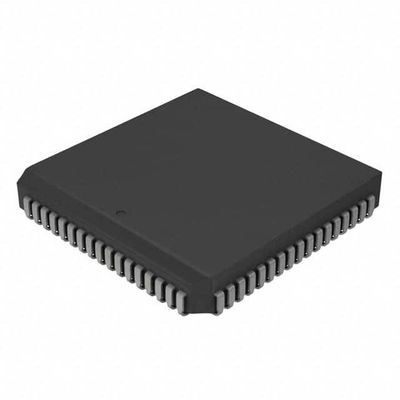

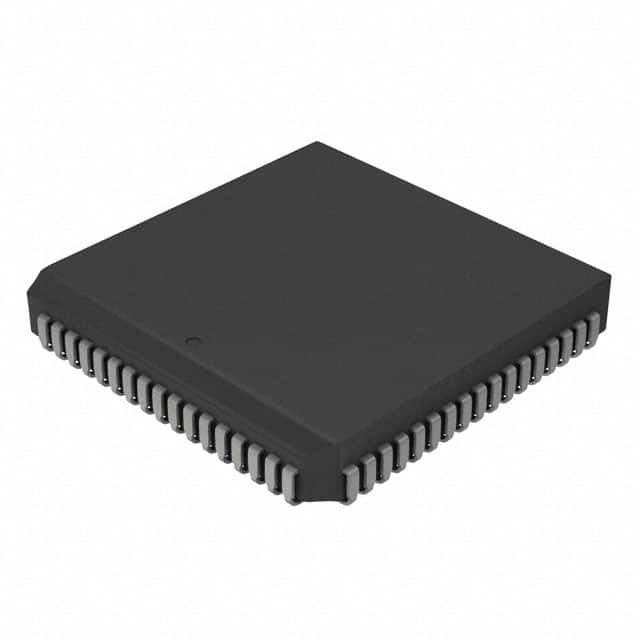

PIC18C801-I/L IC MCU 8BIT sin ROM 84PLCC Tecnología de microchip

Resumen del dispositivo

Este documento contiene información específica del dispositivo para los dos dispositivos siguientes:

1. PIC18C601

2. PIC18C801

El PIC18C601 está disponible en paquetes TQFP de 64 pines y PLCC de 68 pines.

Una descripción general de las características se muestra en el cuadro 1-1.
Los diagramas de bloques de dispositivos se proporcionan en la Figura 1-1 para la configuración de 64/68 pines y en la Figura 1-2 para la configuración de 80/84 pines.

CPU RISC de alto rendimiento:

• Conjunto de instrucciones de arquitectura optimizadas para compilador C
• Memoria de programas lineal con direcciones de hasta 2 Mbytes
• Memoria de datos lineal con direcciones de hasta 4 Kbytes
• Ciclo de instrucción de hasta 160 ns:
- DC - entrada de reloj de 25 MHz
- entrada de reloj de 4 MHz - 6 MHz con PLL activa
• instrucciones de 16 bits, ruta de datos de 8 bits
• Niveles de prioridad de las interrupciones
• Multiplicador de hardware de ciclo único de 8 x 8

Características periféricas:

• Alcantarilla de corriente alta/fuente 25 mA/25 mA
• Hasta 47 pines de E/S con control de dirección individual
• Tres pines de interrupción externos
• Módulo Timer0: temporizador/contador de 8 bits/16 bits con prescaler programable de 8 bits
• Módulo Timer1: temporizador/contador de 16 bits (base de tiempo para las ECC)
• Módulo Timer2: temporizador/contador de 8 bits con registro de periodos de 8 bits
• Módulo del temporizador 3: temporizador/contador de 16 bits
• Opción de reloj de oscilador secundario - Timer1/Timer3
• Dos módulos de captura/comparación/PWM (CCP) pueden configurarse como:
- Entrada de captura: 16 bits, resolución máxima 10 ns
- Compare es de 16 bits, resolución máxima 160 ns (TCY)
- Salida PWM: la resolución PWM es de 1 a 10 bits Max.
Resolución de 8 bits = 99 kHz
Resolución de 10 bits = 24,4 kHz
• Puerto de serie sincrónico maestro (MSSP) con dos modos de operación:
- SPITM de 3 cables (Apoya los 4 modos SPI)
- Modo maestro y esclavo I2CTM
• Módulo USART direccionable: admite la interrupción en el bit de dirección

Características analógicas avanzadas:

• Módulo de conversión analógica a digital de 10 bits (A/D) con:
- Tasa de muestreo rápida
- Conversión disponible durante el período de sueño
- DNL = ± 1 LSb, INL = ± 1 LSb
- Hasta 12 canales disponibles
• Módulo de detección de baja tensión (LVD) programable
¿Cómo se llama?

Características especiales del microcontrolador:

• Reinicio de encendido (POR), temporizador de encendido (PWRT) y temporizador de arranque del oscilador (OST)
• Tiempo de vigilancia (WDT) con su propio oscilador RC en el chip
• RAM de arranque en el chip para aplicaciones de carga de arranque
• Modos de interfaz de memoria externa de 8 o 16 bits
• Hasta dos señales de selección de chips programables por software (CS1 y CS2)
• Una señal de selección de E/S de chip programable (CSIO) para la expansión de E/S con mapeo de memoria
• Modo SLEEP para ahorrar energía
• Diferentes opciones de oscilador, incluidas:
- Ciclo de bloqueo de fase 4X (de oscilador primario)
- Entrada de reloj de oscilador secundario (32 kHz)

Tecnología CMOS:

• Tecnología CMOS de baja potencia y alta velocidad
• Diseño totalmente estático
• Amplio rango de tensión de funcionamiento (2,0 V a 5,5 V)
• Áreas de temperatura industriales y ampliadas
• Bajo consumo energético
