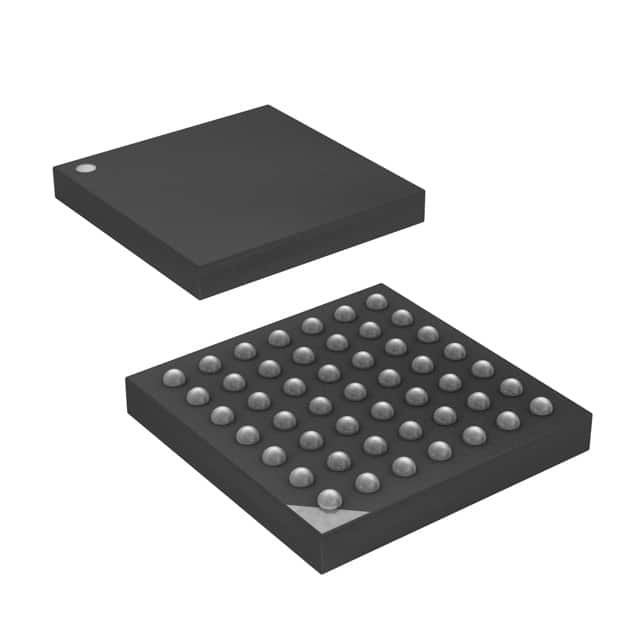

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Tecnología de microchip

Resumen general

El ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.,El ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P alcanza rendimientos cercanos a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía en comparación con la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
131 Instrucciones poderosas La mayoría de las ejecuciones de ciclos de un reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
– Up to 20 MIPS Throughput at 20 MHz
¢ Multiplicador de 2 ciclos en el chip
• Segmentos de memoria no volátiles de alta resistencia
16/32/64/128K bytes de memoria de programación flash autoprogramable en el sistema
¢ 512B/1K/2K/4K bytes EEPROM
¢ 1/2/4/16K bytes SRAM interna
Ciclos de escritura/borrado: 10.000 flash/ 100.000 EEPROM
¢ Conservación de los datos: 20 años a 85°C/ 100 años a 25°C (1)
Sección de código de arranque opcional con bloques independientes
Programación en el sistema por el programa de arranque en el chip
La verdadera operación de leer mientras se escribe
El bloqueo de programación para la seguridad del software
• Interfaz JTAG (conforme con el estándar IEEE 1149.1)
Capacidades de exploración de límites según el estándar JTAG
Apoyo extensivo de depuración en el chip
Programación de flash, EEPROM, fusibles y bits de bloqueo a través de la interfaz JTAG
• Características periféricas
Dos temporizadores/contadores de 8 bits con prescalers separados y modos de comparación
Un temporizador/contador de 16 bits con prescaler separado, modo de comparación y modo de captura
Contador en tiempo real con oscilador separado
Seis canales PWM
¢ ADC de 8 canales y 10 bits
Modo diferencial con ganancia seleccionable a 1x, 10x o 200x
Interfaz seria de dos cables orientada a bytes
¢ Dos USART en serie programables
Interfaz serie SPI maestro/esclavo
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interrumpir y despertar al cambio de alfiler
• Características especiales del microcontrolador
¢ Reinicio de encendido y detección de apagado programable
¢ Oscilador RC calibrado interno
Fuentes de interrupción externas e internas
Seis modos de sueño: parado, reducción de ruido ADC, ahorro de energía, apagado, en espera y
Estancia de espera extendida
• E/S y paquetes
32 líneas de E/S programables
️ PDIP de 40 pines, TQFP de 44 conductores, VQFN/QFN/MLF de 44 pastillas

VFBGA de 49 bolas
• Voltajes de funcionamiento
¥ 1,8 a 5,5 V
• Grados de velocidad
️ 0 - 4 MHz @ 1,8 - 5,5 V
️ 0 - 10 MHz @ 2,7 - 5,5 V
️ 0 - 20 MHz @ 4,5 - 5,5 V
• Consumo de energía a 1 MHz, 1,8 V, 25°C
Actividad: 0,4 mA
¢ Modo de apagado: 0,1 μA
¢ Modo de ahorro de energía: 0,6μA (incluido el RTC de 32 kHz)
