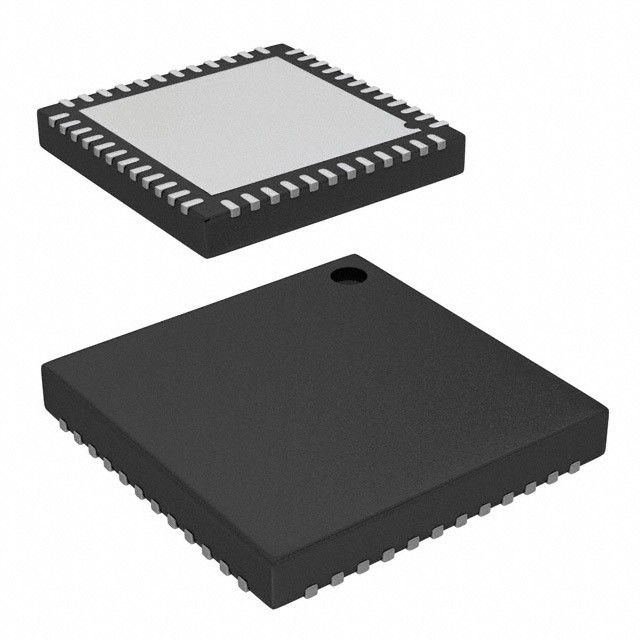

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Tecnologías Infineon

Descripción general

Con su gama única de bloques configurables, PSoC® 3 es una verdadera solución de nivel de sistema que proporciona microcontrolador (MCU), memoria, funciones periféricas analógicas y digitales en un solo chip.La familia CY8C32 ofrece un método moderno de adquisición de señalesLa capacidad analógica abarca desde termopares (cerca de voltajes de CC) hasta señales ultrasónicas.

Características

■ Núcleo de CPU de ciclo único 8051
□ Operación en CC a 50 MHz
□ Multiplicar y dividir instrucciones
□ Memoria flash de programas, de hasta 64 KB, 100.000 ciclos de escritura, retención de 20 años y múltiples funciones de seguridad
□ Cache flash de 512 bytes
□ Código de corrección de errores flash (ECC) o almacenamiento de configuración de hasta 8 KB
□ Hasta 8 KB de memoria RAM
□ Hasta 2 KB de memoria programable de sólo lectura (EEPROM) borrable eléctricamente, ciclos de 1 M y 20 años de retención
□ Acceso directo a la memoria de 24 canales (DMA) con acceso de bus AHB[1] de múltiples capas
• Descriptores y prioridades en cadena programables
• Soporte de transferencia de 32 bits de alto ancho de banda
■ Baja tensión, muy baja potencia
D Amplio rango de tensión de funcionamiento: 0,5 V a 5,5 V
□ Regulador de impulso de alta eficiencia de salida de 0,5 V a 1,8 V y de 5,0 V
□ 0,8 mA a 3 MHz, 1,2 mA a 6 MHz y 6,6 mA a 50 MHz
□ Modos de baja potencia, incluidos:
• Modo de reposo de 1 μA con reloj en tiempo real (RTC) y interrupción de detección de baja tensión (LVD)
• Modo de hibernación de 200 nA con retención de RAM
■ Sistema de E/S versátil
□ 28 a 72 entradas/salidas (62 GPIO, ocho entradas/salidas especiales (SIO), dos USBIO[2])
□ Cualquier GPIO a cualquier enrutamiento periférico digital o analógico
□ Unidad directa LCD desde cualquier GPIO, hasta 46×16 segmentos [2]
□ Soporte de CapSense® de cualquier GPIO[3]
□ Voltajes de las interfaces I/O de 1,2 V a 5,5 V, hasta cuatro dominios
□ IRQ independiente y mascarable en cualquier pin o puerto
□ Las entradas de la lógica transistor-transistor (TTL) con disparador de Schmitt
□ Todos los GPIO configurables como desagüe abierto alto/bajo, levantamiento/abajo, alta Z o de alta potencia
□ Configurable estado del pin GPIO en reinicio de encendido (POR)
□ 25 mA de sumidero en el SIO
■ Periféricos digitales
D 16 a 24 bloques digitales universales basados en PLD programables (UDB)
□ USB 2.0 de velocidad completa (FS) 12 Mbps utilizando un oscilador interno [2]
□ Hasta cuatro temporizadores, contadores y bloques PWM de 16 bits configurables
□ Biblioteca de periféricos estándar
• temporizadores, contadores y PWM de 8-, 16-, 24- y 32 bits
• Interfaz periférica en serie (SPI), receptor de transmisor asíncrono universal (UART) e I2C
• Muchos otros disponibles en catálogo
□ Biblioteca de periféricos avanzados
• Verificación de la redundancia cíclica (CRC)
• Generador de secuencias pseudo aleatorias (PRS)
• Bus de la red de interconexión local (LIN) 2.0
• Decodificador de cuadratura
■ periféricos analógicos (1.71 V VDDA 5.5 V)
□ 1,024 V ± 0,9 por ciento de voltaje interno de referencia a través de 40 °C a + 85 °C
□ ADC delta-sigma configurable con resolución de 8 a 12 bits
• Etapa de ganancia programable: de 0,25 a 16
• Modo de 12 bits, 192 kps, relación de señal y ruido y distorsión de 66 dB (SINAD), ± 1 bit INL/DNL
□ Un IDAC de 8 bits y 8 ms o un VDAC de 1 ms
□ Dos comparadores con tiempo de respuesta de 95 ns
□ Apoyo de CapSense
■ Programación, depuración y seguimiento
□ Interfaces JTAG (4 cables), de depuración de cables en serie (SWD) (2 cables) e interfaces de visualización de cables simples (SWV)
□ Ocho direcciones y un punto de interrupción de datos
□ búfer de seguimiento de instrucciones de 4 KB
□ Programación de arranque compatible con I2C, SPI, UART, USB y otras interfaces
■ Precisión y reloj programable
□ Oscilador interno de 3 a 24 MHz en el rango completo de temperatura y tensión
□ Oscilador de cristal de 4 a 25 MHz para la precisión de PPM de cristal
□ Generación de reloj PLL interno hasta 50 MHz
□ Oscilador de cristal de reloj de 32.768 kHz
□ Oscilador interno de baja potencia a 1, 33 y 100 kHz
■ Temperatura y embalaje
D ¥40°C a +85°C temperatura industrial
□ Opciones de paquetes SSOP de 48 pines, QFN de 48 pines, QFN de 68 pines y TQFP de 100 pines
