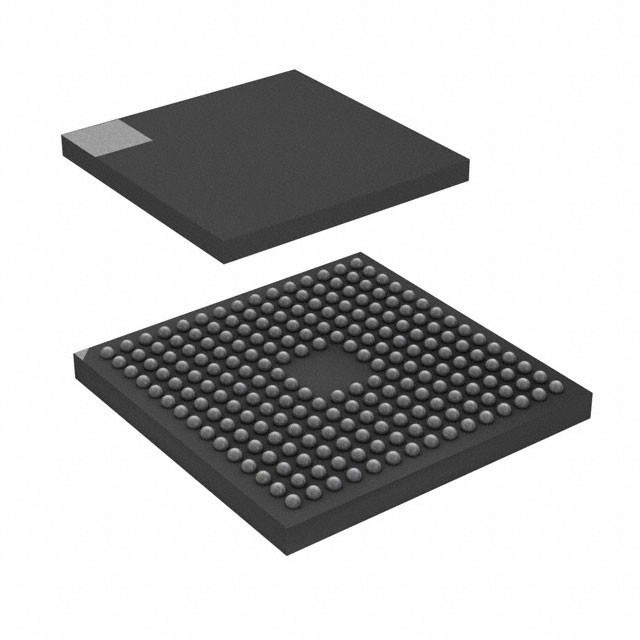

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMicroelectrónica

Descripción

Los dispositivos STM32F745xx y STM32F746xx están construidos alrededor del núcleo RISC de 32 bits de alto rendimiento ARM® Cortex®-M7, que puede funcionar a hasta 216 MHz.El núcleo de Cortex®-M7 tiene una sola unidad de coma flotante (SFPU) que admite todas las instrucciones y formatos de procesamiento de datos de precisión única de ARM®También incluye un conjunto completo de instrucciones DSP, así como una unidad de protección de memoria (MPU), que mejora la seguridad del programa.Los dispositivos STM32F745xx y STM32F746xx incorporan memorias integradas de alta velocidad con una memoria Flash de hasta 1 Mbyte, 320 Kbytes de SRAM (incluidos 64 Kbytes de Data TCM RAM para datos críticos en tiempo real), 16 Kbytes de instrucción TCM RAM (para rutinas críticas en tiempo real),4 Kbytes de SRAM de respaldo disponibles en los modos de menor potencia, y una amplia gama de entradas/salidas mejoradas y periféricos conectados a dos buses APB, dos buses AHB,una matriz de bus multi-AHB de 32 bits y una interconexión AXI de múltiples capas que admite el acceso a memorias internas y externas,.

Características

• Núcleo: CPU ARM® Cortex®-M7 de 32 bits con FPU, acelerador adaptativo en tiempo real (ART AcceleratorTM) y caché L1: caché de datos de 4 KB y caché de instrucciones de 4 KB,que permite la ejecución en estado de espera 0 desde la memoria Flash incrustada y las memorias externas, frecuencia hasta 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) e instrucciones DSP.
• Los recuerdos
¢ Hasta 1 MB de memoria flash
1024 bytes de memoria OTP
¢ SRAM: 320KB (incluyendo 64KB de datos TCM RAM para datos críticos en tiempo real) + 16KB de instrucción TCM RAM (para rutinas críticas en tiempo real) + 4KB de SRAM de respaldo (disponible en los modos de menor potencia)
Controller de memoria externa flexible con hasta 32 bits de bus de datos: memorias SRAM, PSRAM, SDRAM/LPSDR, NOR/NAND
• Quad-SPI de doble modo
• Interfaz paralela LCD, modos 8080/6800
• Controlador LCD-TFT hasta resolución XGA con acelerador Chrom-ARTTM dedicado para la creación de contenido gráfico mejorado (DMA2D)
• Gestión del reloj, reinicio y suministro
¥ 1.7 V a 3.6 V de alimentación y E/S de aplicaciones
¢ POR, PDR, PVD y BOR

Ocilador de cristal de 4 a 26 MHz

Ocilador de 32 kHz para RTC con calibración
- RC interno de 32 kHz con calibración
• Baja potencia
¢ Modo de reposo, de parada y de espera
¢ Suministro VBAT para RTC, registros de respaldo de 32 × 32 bits + SRAM de respaldo de 4 KB
• 3×12 bits, 2.4 MSPS ADC: hasta 24 canales y 7.2 MSPS en modo triple entrelazado
• Conversores D/A de 2×12 bits
• Hasta 18 temporizadores: hasta trece de 16 bits (1x temporizador de 16 bits de baja potencia disponible en modo Stop) y dos temporizadores de 32 bits,cada uno con hasta 4 entradas de codificador IC/OC/PWM o contador de pulsos y cuadratura (incremental). Todos los 15 temporizadores funcionando hasta 216 MHz. 2x vigilantes, temporizador SysTick

• DMA de uso general: controlador DMA de 16 corrientes con FIFO y soporte de ráfaga
• Modo de depuración
Interfaces SWD y JTAG
¢ Cortex®-M7 Trace MacrocellTM
• Hasta 168 puertos de E/S con capacidad de interrupción
¢ Hasta 164 entradas/salidas rápidas hasta 108 MHz
¢ hasta 166 5 V de tolerancia de entradas/salidas
• Hasta 25 interfaces de comunicación
¢ hasta 4× interfaces I2C (SMBus/PMBus)
Hasta 4 USARTs/4 UARTs (27 Mbit/s, interfaz ISO7816, LIN, IrDA, control del módem)
¢ Hasta 6 SPIs (hasta 50 Mbit/s), 3 con I2S de simplex muxed para una precisión de clase de audio a través de un PLL de audio interno o un reloj externo
¢ 2 x SAIs (interfaz de audio en serie)
2 × CAN (2.0B activo) y interfaz SDMMC
Interfaz de SPDIFRX
¢ HDMI-CEC
• Conectividad avanzada
¢ Dispositivo USB 2.0 de velocidad completa/anfitrión/controlador OTG con PHY incorporado en el chip
¢ Dispositivo/host/controlador OTG USB 2.0 de alta velocidad/velocidad completa con DMA dedicado, PHY y ULPI de velocidad completa en el chip
10/100 Ethernet MAC con DMA dedicado: soporta hardware IEEE 1588v2, MII/RMII
• Interfaz de cámara paralela de 8 a 14 bits hasta 54 Mbyte/s
• Generador de números aleatorios verdaderos
• Unidad de cálculo del CRC
• RTC: precisión del segundo segundo, calendario de hardware
• Identificador único de 96 bits
