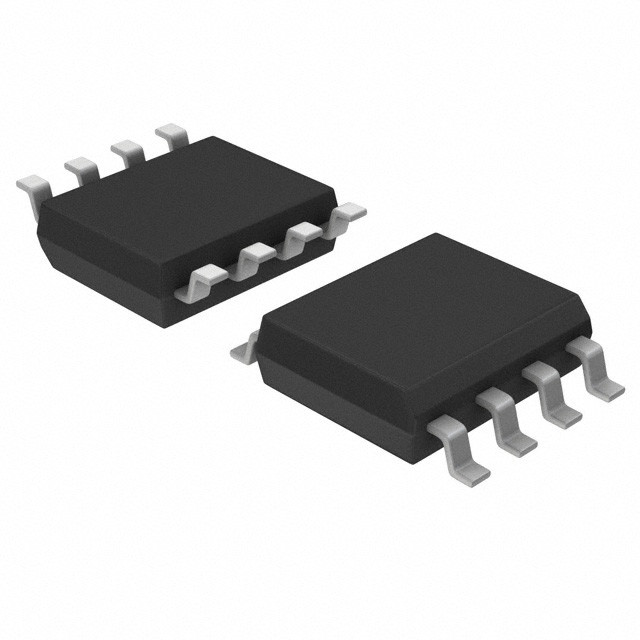

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P EE.UU. Inc

Principales características

• Unidad de procesador central (CPU) de 8 bits S08
️ Bus de hasta 20 MHz a 2,7 V a 5,5 V de diámetro
rango de temperatura de -40 °C a 105 °C
¢ Soporte para hasta 40 fuentes de interrupción/reseteo
¢ Soporte para interrupciones anidadas de hasta cuatro niveles
Memoria en el chip
¢ Hasta 16 KB de lectura/programación/borrado en flash
tensión y temperatura de funcionamiento
¢ EEPROM de hasta 256 bytes; sector de borrado de 2 bytes;
programa y borra mientras ejecuta flash
Memoria de acceso aleatorio (RAM) de hasta 2048 bytes
Protección de acceso a flash y RAM
• Modos de ahorro de energía
Un modo de parada de baja potencia; espera de potencia reducida
el modo
El reloj periférico permite registrar puede desactivar los relojes para
módulos no utilizados, que reducen las corrientes; permite que los relojes
permanecer activado para periféricos específicos en modo stop3
• Relojes
¢ Oscilador (XOSC) - Pierce controlado por bucle
con una capacidad de transmisión superior a 20 W,
31.25 kHz a 39.0625 kHz o 4 MHz a 20 MHz
Fuente de reloj interno (ICS) - que contiene una frecuencia
con una capacidad de transmisión superior a 300 W,
referencia; recorte de precisión de la referencia interna
permitiendo una desviación del 1% en el rango de temperatura de 0
°C a 70 °C y una desviación del 2% en el conjunto
temperatura de funcionamiento; hasta 20 MHz
• Protección del sistema
Perro de vigilancia con fuente de reloj independiente
¢ Detección de baja tensión con reinicio o interrupción;
puntos de viaje seleccionables
Detección de código operativo ilegal con reinicio
Detección de dirección ilegal con reinicio
• Apoyo al desarrollo
Interfaz de depuración de fondo de un solo cable
Capacidad para permitir tres puntos de ruptura
Configuración durante la depuración en el circuito
Modulo de depuración del emulador de circuito en chip (ICE)
con dos comparadores y nueve modos de activación
• Periféricos
ACMP - un comparador analógico con ambos positivos
y entradas negativas; interrupción seleccionable por separado
en el aumento y la disminución de la producción del comparador; filtración
ADC - 12 canales, resolución de 12 bits; 2,5 μs
tiempo de conversión; búferes de datos con opción
Marca de agua; función de comparación automática; función interna
canal de referencia entre bandas; funcionamiento en modo de parada;
activador de hardware opcional
¢ CRC - verificación de redundancia cíclica programable
módulo
FTM - dos módulos de moduladores de temporizadores flexibles incluidos
uno de 6 canales y otro de 2 canales; 16 bits
contador; cada canal puede configurarse para la entrada
Captura, comparación de salida, alineado en el borde o en el centro
Modo PWM
¢ IIC - Un módulo de circuito integrado; hasta 400
Kbps; operación de varios amos; esclavo programable
dirección; soporte para el modo de transmisión y 10 bits
abordar; apoyar SMBUS y PMBUS
MTIM - Un temporizador de módulo con prescaler de 8 bits y
Interrupción del desbordamiento
RTC - Contador de tiempo real de 16 bits (RTC)
¢ SCI - dos interfaces de comunicación en serie (SCI/
Los módulos UART son opcionales con una interrupción de 13 bits; full duplex.
No retorno a cero (NRZ); apoyo a la extensión de LIN
¢ SPI - una interfaz periférica serie de 8 bits (SPI)
módulos bidireccionales de doble o de un solo cable;
modo maestro o esclavo
¢ STI - soporte para hasta 16 electrodos externos;
un activador de escaneo configurable por software o hardware;
soporte para la biblioteca de software de detección táctil N✖P;
capacidad para despertar la MCU desde el modo stop3
• Entrada/salida
¢ Hasta 37 GPIO, incluido un pin solo de salida
Un módulo de interrupción de teclado de 8 bits (KBI)
Dos pines de salida abiertos
Cuatro pines de sumidero de corriente ultra alta que soportan una corriente fuente/sumidero de 20 mA
• Opciones de paquetes
️ LQFP de 44 pines
️ LQFP de 32 pines
️ SOIC de 20 pines; TSSOP de 20 pines
TSSOP de 16 pines
