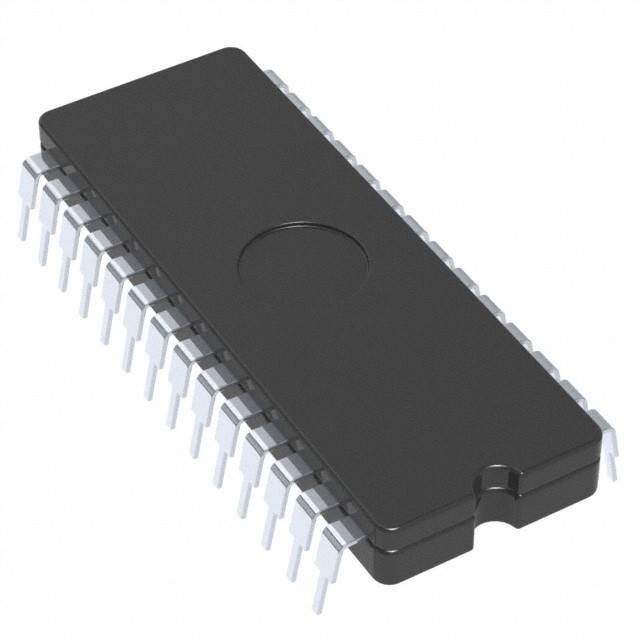

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP Tecnología de microchip

Descripción general

El PIC16F5X de Microchip Technology es una familia de microcontroladores CMOS de bajo costo, de alto rendimiento, de 8 bits, totalmente estáticos y basados en Flash.Utiliza una arquitectura RISC con sólo 33 instrucciones de una sola palabra/un solo cicloTodas las instrucciones son de un solo ciclo, excepto para las ramas del programa que toman dos ciclos.Las instrucciones de 12 bits de ancho son altamente simétricas, lo que resulta en 2El conjunto de instrucciones fácil de usar y recordar reduce significativamente el tiempo de desarrollo.

CPU RISC de alto rendimiento:

• Sólo 33 instrucciones de una sola palabra para aprender
• Todas las instrucciones son de un solo ciclo, excepto las ramas del programa que son de dos ciclos
• Pila de hardware profundo de dos niveles
• Modo de direccionamiento directo, indirecto y relativo de datos e instrucciones
• Velocidad de funcionamiento:
- Velocidad de reloj de 20 MHz en CC
- tiempo de ciclo de instrucción de DC ¥ 200 ns
• Memoria de programa Flash en el chip:
- 512 x 12 en el PIC16F54
- 2048 x 12 en el PIC16F57
- 2048 x 12 en el PIC16F59
• Registros de finalidad general (SRAM):
- 25 x 8 en el PIC16F54
- 72 x 8 en el PIC16F57
- 134 x 8 en el PIC16F59

Características especiales del microcontrolador:

• Reinicio del encendido (POR)
• Temporizador de reinicio del dispositivo (DRT)
• Tiempo de vigilancia (WDT) con su propio oscilador RC en el chip para un funcionamiento confiable
• Protección de código programable
• Modo de sueño que ahorra energía
• Programación en serie en circuito (ICSP)
• Opciones de oscilador seleccionables
- RC: Oscilador RC de bajo costo
- XT: cristal/resonador estándar
- HS: Cristal/resonador de alta velocidad
- LP: cristal de baja frecuencia que ahorra energía
• Paquetes:
- PDIP de 18 pines y SOIC para PIC16F54
- SSOP de 20 pines para el PIC16F54
- PDIP de 28 pines, SOIC y SSOP para el PIC16F57
- PDIP de 40 pines para el PIC16F59
¿Cómo se llama?

Características de bajo consumo:

• Corriente de funcionamiento:
- 170 μA @ 2V, 4 MHz, típico
- 15 μA @ 2V, 32 kHz, típico
• Corriente de espera:
- 500 nA @ 2V, típico

Características periféricas:

• 12/20/32 pines de entrada y salida:
- Control de dirección individual
- Fuente de corriente alta / sumidero
• Reloj/contador en tiempo real de 8 bits (TMR0) con prescaler programable de 8 bits

Tecnología CMOS:

• Amplio rango de tensión de funcionamiento:
- Industriales: de 2,0 a 5,5 V
- Extendido: de 2,0 a 5,5 V
• Amplio rango de temperaturas:
- Industriales: -40°C a 85°C
- Extendido: -40°C a 125°C
• Flash de alta resistencia:
- 100K ciclos de escritura / borrado
- > 40 años de retención
