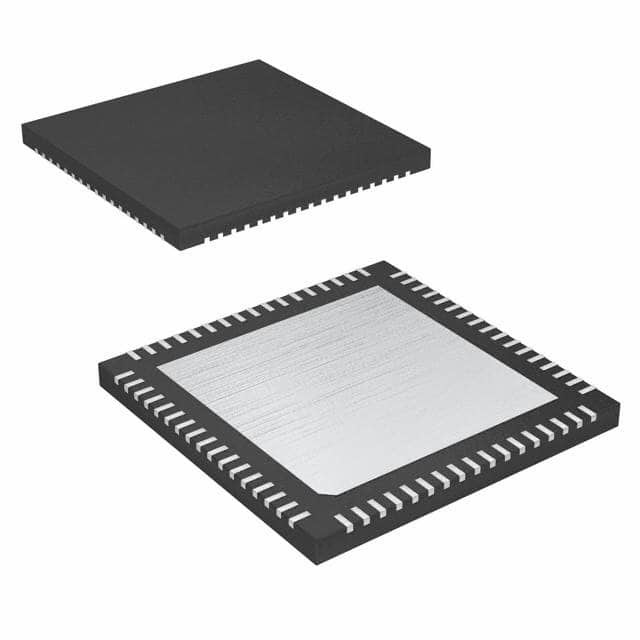

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN Tecnologías Infineon

Descripción general

PSoC® 5LP es un verdadero sistema embebido programable en un chip, que integra periféricos analógicos y digitales configurables, memoria y un microcontrolador en un solo chip.La arquitectura PSoC 5LP mejora el rendimiento a través de:
■ núcleo ARM Cortex-M3 de 32 bits más controlador DMA a una frecuencia de hasta 80 MHz
■ Potencia ultrabaja con el rango de tensión más amplio de la industria
■ Los periféricos digitales y analógicos programables permiten funciones personalizadas
■ Enrutamiento flexible de cualquier función periférica analógica o digital a cualquier pin
Los dispositivos PSoC emplean una arquitectura de sistema en chip altamente configurable para el diseño de control embebido.Un solo dispositivo PSoC puede integrar hasta 100 funciones periféricas digitales y analógicas, reduciendo el tiempo de diseño, el espacio de la placa, el consumo de energía y el costo del sistema al tiempo que mejora la calidad del sistema.

Características

■ Características de funcionamiento
□ Rango de tensión: 1,71 a 5,5 V, hasta 6 dominios de potencia
□ Rango de temperatura (ambiente) de 40 a 85 °C [1]
□ Operación en CC a 80 MHz
□ Modos de alimentación
• Modo activo 3,1 mA a 6 MHz y 15,4 mA a 48 MHz
• Modo de reposo de 2 μA
• Modo de hibernación de 300 nA con retención de RAM
□ Regulador de impulso de entrada de 0,5 V a salida de 5 V
■ El rendimiento
□ CPU ARM Cortex-M3 de 32 bits, 32 entradas de interrupción
□ Controlador de acceso directo a la memoria (DMA) de 24 canales
■ Los recuerdos
□ Flash de programa de hasta 256 KB, con funciones de caché y seguridad
□ Hasta 32 KB de flash adicional para el código de corrección de errores (ECC)
□ Hasta 64 KB de memoria RAM
□ 2 KB EEPROM
■ Periféricos digitales
□ Cuatro bloques de temporizador, contador y PWM (TCPWM) de 16 bits
□ I2C, velocidad de bus de 1 Mbps
□ Interfaz periférica de velocidad completa (FS) de 12 Mbps (TID # 10840032) con certificación USB 2.0 utilizando un oscilador interno [2]
D 20 a 24 bloques digitales universales (UDB), programables para crear cualquier número de funciones:
• temporizadores, contadores y PWM de 8-, 16-, 24- y 32 bits
• Interfaces I2C, UART, SPI, I2S y LIN 2.0
• Verificación de la redundancia cíclica (CRC)
• Generadores de secuencias aleatorias (PRS)
• Decodificadores de cuadratura
• Funciones lógicas a nivel de puerta
■ Reloj programable
□ Oscilador interno de 3 a 74 MHz, con una precisión del 2% a 3 MHz
□ Oscilador de cristal externo de 4 a 25 MHz
□ Generación de reloj PLL interno hasta 80 MHz
□ Oscilador interno de baja potencia a 1, 33 y 100 kHz
□ Oscilador externo de cristal de reloj de 32.768 kHz
□ 12 divisores de reloj que se pueden enrutar a cualquier periférico o I/O
■ Periféricos analógicos
□ ADC SAR de 12 bits
□ DAC de 8 bits
□ Dos comparadores
□ soporte CapSense®, hasta 62 sensores
□ 1,024 V ± 1% de voltaje interno de referencia
■ Sistema de E/S versátil
D 46 a 72 pines de E/S ¥ hasta 62 pines de E/S de uso general (GPIO)
□ Hasta ocho pines de I/O (SIO) de alto rendimiento
• 25 mA en el sumidero de corriente
• Umbral de entrada y alta tensión de salida programables
• Puede actuar como un comparador de uso general
• Capacidad de intercambio en caliente y tolerancia a la sobre tensión
□ Dos pines USBIO que pueden usarse como GPIO
□ Enrutamiento de cualquier periférico digital o analógico a cualquier GPIO
□ Dirección directa LCD desde cualquier GPIO, hasta 46 × 16 segmentos
□ Apoyo de CapSense de cualquier GPIO
□ Voltajes de interfaz de 1,2 V a 5,5 V, hasta cuatro dominios de potencia
■ Programación, depuración y seguimiento
□ Interfaces JTAG (4 cables), de depuración de cables en serie (SWD) (2 cables), de visualización de cables simples (SWV) y Traceport (5 cables)
□ Módulos de depuración y seguimiento de ARM integrados en el núcleo de la CPU
□ Programación del bootloader mediante interfaces I2C, SPI, UART, USB y otras
■ Opciones de paquetes: QFN de 68 pines, TQFP de 100 pines y CSP de 99 pines
■ Apoyo al desarrollo con la herramienta gratuita PSoC CreatorTM
□ Apoyo para el diseño de esquemas y firmware
D Más de 100 componentes PSoCTM integran múltiples IC y interfaces de sistema en un solo PSoC. Los componentes son IC integrados libres representados por iconos.Arrastre y deje caer los iconos de los componentes para diseñar sistemas en PSoC Creator.
□ Incluye el compilador gratuito GCC, soporta el compilador Keil/ARM MDK
□ Apoya la programación y depuración de dispositivos
