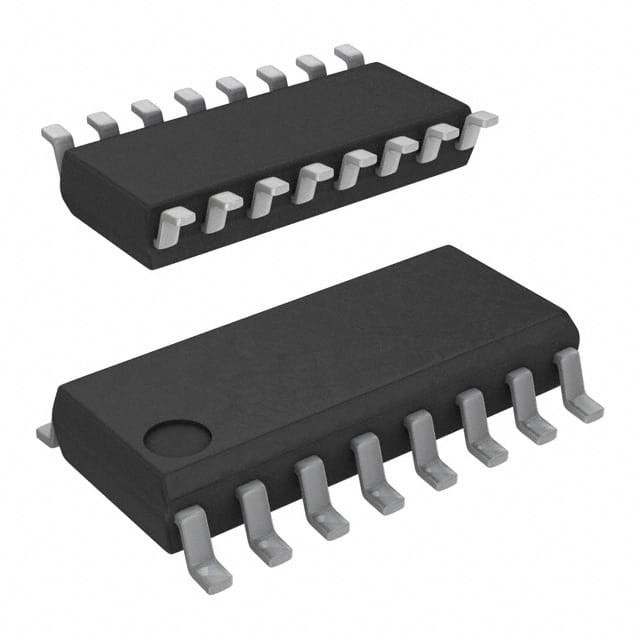

EFM8BB10F8G-A-SOIC16R IC MCU 8BIT 8KB FLASH 16SOIC Laboratorios de silicio

EFM8 Familia universal de abejas

Fichero de datos EFM8UB2

Lista de características

Las características destacadas del EFM8UB2 se enumeran a continuación.
• Núcleo:
• El núcleo de CIP-51 en tubería
• Compatible con el conjunto de instrucciones estándar 8051
• El 70% de las instrucciones se ejecutan en 1-2 ciclos de reloj
• Frecuencia de funcionamiento máxima de 48 MHz
• Memoria:
• Memoria flash de hasta 64 KB, reprogramable desde el firmware.
• Hasta 4352 bytes de RAM (incluyendo 256 bytes de RAM estándar 8051 y 4096 bytes de XRAM en chip)
• Potencia:
• Regulador LDO interno para la tensión del núcleo de la CPU
• LDO interno de 5 a 3,3 V permite la conexión directa a la red de alimentación USB
• Circuitos de reinicio de encendido y detectores de apagones
• E/S: hasta 40 pines de E/S multifunción:
• Barras transversales periféricas flexibles para el enrutamiento periférico
• Fuente de 10 mA, sumidero de 25 mA permite el accionamiento directo de los LED
• Fuentes del reloj:
• Oscilador interno de precisión de 48 MHz (precisión de ±1,5% sin recuperación del reloj USB, precisión de ±0,25% con recuperación del reloj USB)
• Oscilador interno de baja frecuencia de 80 kHz
• Opciones de reloj de cristal externo, RC, C y CMOS
• Contadores y PWM:
• 5 canales de programación de contador de matriz (PCA) que admite PWM, captura / comparación y modos de salida de frecuencia con función de temporizador de guardia
• temporizadores de uso general de 6 x 16 bits
• Comunicaciones y periféricos digitales:
• Controlador de función de bus serie universal (USB) con ocho tuberías de punto final flexibles, transceptor integrado y 1 KB de RAM FIFO
• 2 veces la terapia antirretroviral
• SPITM Maestro / esclavo
• 2 x SMBusTM/I2CTM maestro / esclavo
Interfaz de memoria externa (EMIF)
• Análogo:
• Convertidor de 10 bits de tipo analógico a digital (ADC0)
• 2 comparadores analógicos de baja corriente
• Debugging no intrusivo en el chip
• Inspección de la memoria completa y del registro
• Cuatro puntos de interrupción de hardware, de un solo paso
• Cargador de arranque USB precargado
• Rango de temperatura de -40 a 85 oC
• Fuente de alimentación única de 2,65 a 3,6 V
• Los paquetes QFP48, QFP32 y QFN32
