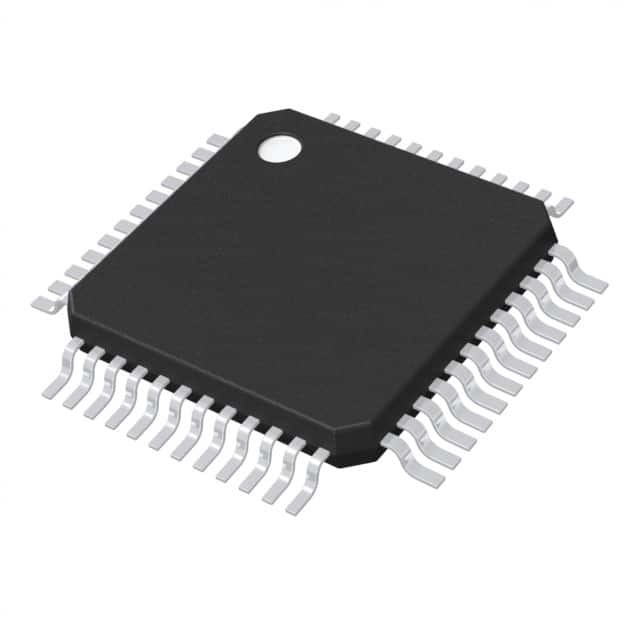

XC8868FFI5VACFXUMA1 IC MCU 8BIT 32KB FLASH 48TQFP Tecnologías Infineon

Características

• Core XC800 de alto rendimiento
Compatible con el procesador estándar 8051
- dos relojes por arquitectura de ciclo de la máquina (para el acceso a la memoria sin estado de espera)
¢ dos punteros de datos
• Memoria en el chip
12 Kbytes de ROM de arranque
256 bytes de memoria RAM
¢ 1,5 Kbytes de XRAM
¥ 24/32 Kbytes de Flash; o
24/32 Kbytes de ROM, con 4 Kbytes adicionales de Flash
(incluye la estrategia de protección de la memoria)
• Alimentación de puertos de E/S a 3,3 V o 5,0 V y alimentación lógica del núcleo a 2,5 V (generada por un regulador de voltaje incorporado)
• Generación de energía de reinicio
• Detección de apagones para el suministro lógico central
• OSC y PLL en el chip para la generación de relojes
¢ Detección de pérdida de bloqueo de PLL
• Modos de ahorro de energía
 modo de ralentización
¢ modo de inactividad
 modo de apagado con capacidad de despertar mediante RXD o EXINT0
- control de puertas de reloj para cada periférico
• Timer de vigilancia de 16 bits programable (WDT)
• Seis puertos
- 34/48 pines como E/S digital
8 pines como entrada digital o analógica
• ADC de 8 canales y 10 bits
• Cuatro temporizadores de 16 bits
¢ temporizador 0 y temporizador 1 (T0 y T1)
¢ Tiempo 2 y Tiempo 21
• Unidad de multiplicación/división para operaciones aritméticas (MDU)
• Coprocesador CORDIC para el cálculo de funciones trigonométricas, hiperbólicas y lineales
• MultiCAN con 2 nodos, 32 objetos de mensaje (MCAN)
• Unidad de captura/comparación para la generación de señales PWM (CCU6)
• Dos interfaces serias de doble funcionamiento (UART y UART1)
• Canal sincrónico en serie (SSC)
• Soporte de depuración en el chip
1 Kbyte de memoria ROM del monitor (parte de la ROM de arranque de 12 Kbyte)
64 bytes de memoria RAM del monitor
• Paquetes:
¢ PG-TQFP-48
¢ PG-TQFP-64
• Rango de temperatura TA:
️ SAF (de -40 a 85 °C)
️ SAK (-40 a 125 °C)
