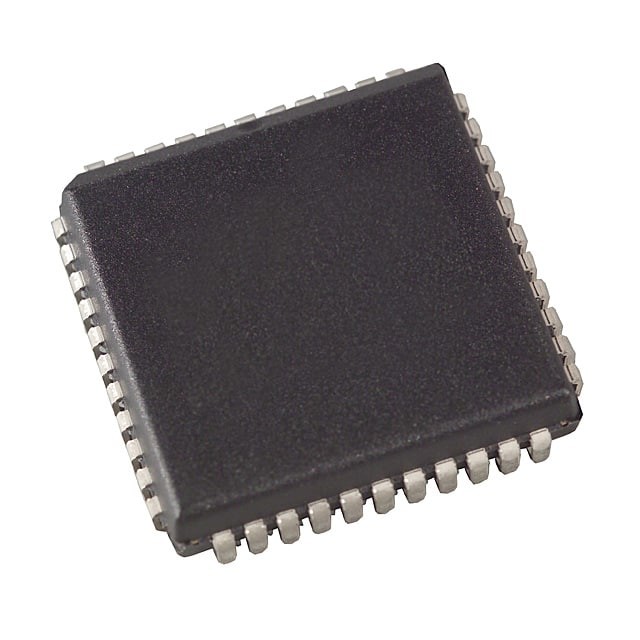

W78C032C40PL IC MCU 8BIT ROMLESS 44PLCC Nuvoton Technology Corporation y sus subsidiarios

Descripción general

El W78C54 es un derivado de la familia de microcontroladores W78C52 que proporciona una ROM interna extendida.
Este dispositivo proporciona una arquitectura mejorada que lo hace más potente y adecuado para una variedad de aplicaciones para sistemas de control general.Proporciona ROM de máscara de 16KB en el chip para acomodar códigos de programas grandes, 256 bytes de memoria RAM no volátil en el chip, cuatro puertos de E/S de 8 bits, un puerto de E/S de 4 bits, tres temporizadores/contadores de 16 bits, ocho fuentes con estructuras de interrupción de dos niveles,y circuitos de reloj de oscilador en chip.

Características

· Frecuencia de operación extensiva de CC a 40 MHz
· 256 bytes de memoria RAM en el chip
· ROM de máscara de 16K bytes en el chip
· Espacio de direcciones de 64K bytes para la memoria externa del programa
· Espacio de direcciones de 64K bytes para memoria de datos externa
· Tres temporizadores/contadores de 16 bits
· Cuatro puertos de entrada/salida de 8 bits con dirección de bits
· Un puerto de entrada/salida adicional de 4 bits direccionable por bits, INT2/INT3 adicional (Disponible en el paquete PLCC/QFP de 44 pines)
· Ocho fuentes, dos interrupciones de nivel de prioridad
· Modo de baja emisión de EMI
· Modo de ahorro de energía programable incorporado - Modo de inactividad y modo de apagado
· Paquetes:
- DIP 40: W78C54-16/24/40 - ¿Qué es lo que quiere decir?
- PLCC 44: W78C54P-16/24/40 - No se puede obtener información sobre el producto
- PFP 44: W78C54F-16/24/40
- TQFP 44: W78C54M-16/24/40
