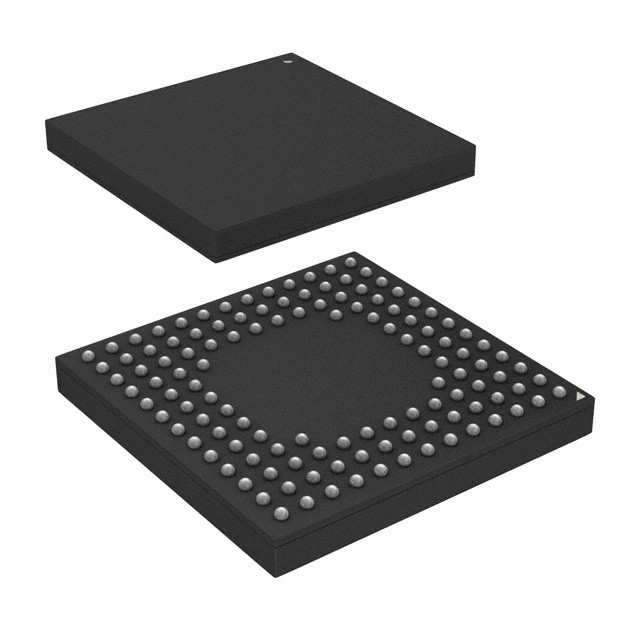

CY8C6136BZI-F34 IC MCU 32BIT 512KB FLASH 124BGA Tecnologías Infineon

Descripción general

Con su exclusiva gama de bloques configurables, PSoC®3 es una verdadera solución de nivel de sistema que proporciona funciones periféricas MCU, memoria, analógicas y digitales en un solo chip.La familia CY8C38 ofrece un método moderno de adquisición de señalesLa capacidad analógica abarca desde termopares (cerca de voltajes de CC) hasta señales ultrasónicas.La familia CY8C38 puede manejar docenas de canales de adquisición de datos e entradas analógicas en cada pin GPIOLa familia CY8C38 es también un sistema digital configurable de alto rendimiento con algunos números de piezas que incluyen interfaces como USB, multi-master I2C y CAN.la familia CY8C38 tiene un fácil de configurar matriz lógica, enrutamiento flexible a todos los pines de E/S, y un núcleo de microprocesador 8051 de ciclo único de alto rendimiento.Los diseñadores pueden crear fácilmente diseños a nivel de sistema utilizando una rica biblioteca de componentes preconstruidos y primitivas booleanas utilizando PSoC® CreatorTM, una herramienta de entrada de diseño esquemático jerárquico.La familia CY8C38 ofrece oportunidades incomparables para la integración analógica y digital de la lista de materiales al tiempo que se adapta fácilmente a los cambios de diseño de última hora a través de actualizaciones de firmware simplesEs una hazaña.

Características

■ CPU de ciclo único 8051
□ Operación en CC a 67 MHz
□ Multiplicar y dividir instrucciones
□ Memoria flash de programas, de hasta 64 KB, 100.000 ciclos de escritura, retención de 20 años y múltiples funciones de seguridad
□ Código de corrección de errores flash (ECC) o almacenamiento de configuración de hasta 8 KB
□ Hasta 8 KB de memoria RAM
□ Hasta 2 KB de memoria programable de sólo lectura (EEPROM) borrable eléctricamente, ciclos de 1 M y 20 años de retención
□ Acceso directo a la memoria de 24 canales (DMA) con acceso de bus AHB[1] de múltiples capas
• Descriptores y prioridades en cadena programables
• Soporte de transferencia de 32 bits de alto ancho de banda
■ Baja tensión, muy baja potencia
D Amplio rango de tensión de funcionamiento: 0,5 V a 5,5 V
□ Regulador de impulso de alta eficiencia desde la entrada de 0,5 V hasta la salida de 1,8 V a 5,0 V
□ 0,8 mA a 3 MHz, 1,2 mA a 6 MHz y 6,6 mA a 48 MHz
□ Modos de baja potencia, incluidos:
• Modo de reposo de 1 μA con reloj en tiempo real y interrupción de detección de baja tensión (LVD)
• Modo de hibernación de 200 nA con retención de RAM
■ Sistema de E/S versátil
□ 28 a 72 entradas/salidas (62 GPIO, ocho entradas/salidas especiales (SIO), dos USBIO[2])
□ Cualquier GPIO a cualquier enrutamiento periférico digital o analógico
□ Unidad directa LCD desde cualquier GPIO, hasta 46 × 16 segmentos [2]
□ Soporte de CapSense® de cualquier GPIO[3]
□ Voltajes de las interfaces I/O de 1,2 V a 5,5 V, hasta cuatro dominios
□ IRQ independiente y mascarable en cualquier pin o puerto
□ Las entradas de la lógica transistor-transistor (TTL) con disparador de Schmitt
□ Todos los GPIO configurables como desagüe abierto alto/bajo, levantamiento/abajo, alta Z o de alta potencia
□ Configurable estado del pin GPIO en reinicio de encendido (POR)
□ 25 mA de sumidero en el SIO
■ Periféricos digitales
D 20 a 24 bloques digitales universales basados en dispositivos lógicos programables (PLD)
□ Pufadores CAN 2.0b 16 Rx, 8 Tx completos [2]
□ USB 2.0 de velocidad completa (FS) 12 Mbps utilizando un oscilador interno [2]
□ Hasta cuatro temporizadores, contadores y bloques PWM de 16 bits configurables
□ 67 MHz, bloque de filtro digital de punto fijo de 24 bits (DFB) para implementar filtros FIR y IIR
□ Biblioteca de periféricos estándar
• temporizadores, contadores y PWM de 8-, 16-, 24- y 32 bits
• Interfaz periférica en serie (SPI), receptor de transmisor asíncrono universal (UART) e I2C
• Muchos otros disponibles en catálogo
□ Biblioteca de periféricos avanzados
• Verificación de la redundancia cíclica (CRC)
• Generador de secuencias pseudo aleatorias (PRS)
• Bus de la red de interconexión local (LIN) 2.0
• Decodificador de cuadratura
■ periféricos analógicos (1,71 V ≤ VDDA ≤ 5,5 V)
□ 1,024 V ± 0,1% de referencia de voltaje interno a través de 40 °C a +85 °C (14 ppm/°C)
□ ADC delta-sigma configurable con resolución de 8 a 20 bits
• Las velocidades de muestreo hasta 192 kps
• Etapa de ganancia programable: de 0,25 a 16
• Modo de 12 bits, 192 ksps, relación de señal y ruido y distorsión de 66 dB (SINAD), ± 1 bit INL/DNL
• Modo de 16 bits, 48 ksps, SINAD de 84 dB, INL de ±2 bits, DNL de ±1 bits
D Hasta cuatro IDAC de 8 bits y 8 ms o VDAC de 1 ms
□ Cuatro comparadores con tiempo de respuesta de 95 ns
□ Hasta cuatro amplificadores no comprometidos con capacidad de accionamiento de 25 mA
□ Hasta cuatro bloques analógicos multifunción configurables. Ejemplos de configuraciones son el amplificador de ganancia programable (PGA), el amplificador de transimpedencia (TIA), el mezclador y el muestreo y retención
□ Apoyo de CapSense
■ Programación, depuración y seguimiento
□ Interfaces JTAG (4 cables), de depuración de cables en serie (SWD) (2 cables) e interfaces de visualización de cables simples (SWV)
□ Ocho direcciones y un punto de interrupción de datos
□ búfer de seguimiento de instrucciones de 4 KB
□ Programación de arranque compatible con I2C, SPI, UART, USB y otras interfaces
■ Precisión y reloj programable
□ Oscilador interno de 3 a 62 MHz en el rango completo de temperatura y tensión
□ Oscilador de cristal de 4 a 25 MHz para la precisión de PPM de cristal
□ Generación de reloj PLL interno hasta 67 MHz
□ Oscilador de cristal de reloj de 32.768 kHz
□ Oscilador interno de baja potencia a 1, 33 y 100 kHz
■ Temperatura y embalaje
D Temperatura industrial de 40 °C a +85 °C
□ Opciones de paquetes SSOP de 48 pines, QFN de 48 pines, QFN de 68 pines y TQFP de 100 pines
