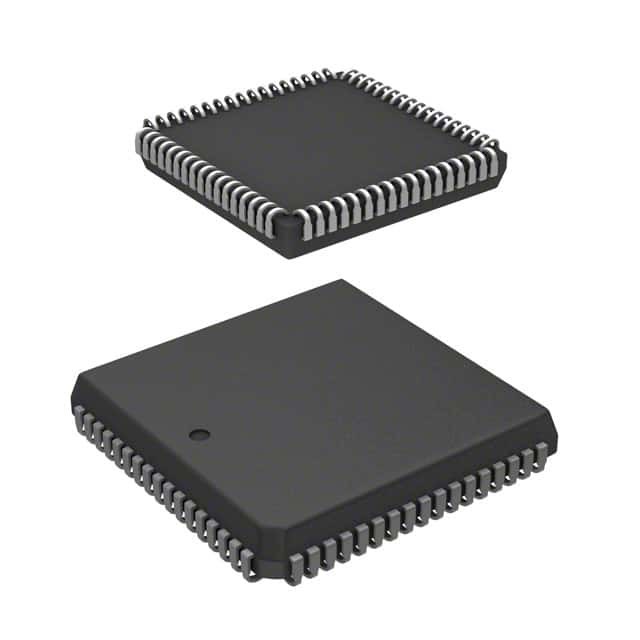

Z86C9620VSC IC MCU 8BIT sin ROM 68PLCC Zilog

Descripción general

El microcontrolador Z86C61/62/96 es un miembro de la familia de microcontroladores de chip único Z8 con 16 Kbytes de ROM y 256 bytes de RAM.El Z86C61 se ofrece en paquetes de estilo DIP de 40 pines y PLCC de 44 pinesEl Z86C62/96 se ofrece en paquetes de estilo DIP de 64 pines y PLCC de 68 pines.Una opción de pin sin ROM permite que estas MCU dirijan tanto la memoria externa como la ROM preprogramada, por lo que son muy adecuados para aplicaciones de gran volumen o donde se requiere flexibilidad de código.

Características

■ Microcontrolador CMOS de 8 bits
■ Paquete DIP de 40 pines, PLCC de 44 pines, DIP de 64 pines o PLCC de 68 pines
■ 32 líneas de entrada/salida (sólo Z86C61)
■ 52 líneas de entrada/salida (Z86C62 y Z86C96)
■ Rango de funcionamiento de 3,0 V a 5,5 V
■ Bajo consumo de energía: 200 mW (máximo)
■ Indicador de instrucciones rápidas: 0,75 μs @ 16 MHz
■ Dos modos de espera: STOP y HALT
■ UART doble completo
■ Todas las entradas digitales son niveles TTL
■ Cerraduras automáticas
■ RAM y ROM Protect
■ 16 Kbytes de memoria ROM
■ 256 bytes de memoria RAM
■ Dos contadores/timeros programables de 8 bits, cada uno con prescaler programable de 6 bits
■ Seis interrupciones prioritarias por vectores de ocho fuentes diferentes
■ Velocidades de reloj: 16 y 20 MHz
■ Oscilador en chip que acepta un cristal, un resonador de cerámica, un LC o una unidad de reloj externa
