Se trata de un sistema de control de velocidad basado en el sistema de control de velocidad.

La serie KL17 está optimizada para aplicaciones sensibles a los costos y alimentadas por baterías que requieren conectividad de uso general de baja potencia.

• ROM incrustada con cargador de arranque para actualización flexible del programa
• Alta precisión de la tensión interna y la referencia del reloj
• FlexIO para soportar cualquier emulación de periféricos serie estándar y personalizada
• Hasta 54uA/MHz en modo de funcionamiento de muy baja potencia y 1,96uA en modo de sueño profundo (RAM + RTC retenido)

Procesador central

• Núcleo ARM® Cortex®-M0+ hasta 48 MHz

Recuerdos

• Memoria flash para programas de 128 / 256 KB
• 32 KB de memoria RAM
• ROM de 16 KB con cargador de arranque incorporado
• Registro de copia de seguridad de 32 bytes

El sistema

• Controlador DMA asíncrono de 4 canales
• Perro de vigilancia
• Unidad de alarma de baja fuga
• Interfaz de programación y depuración de cable serie (SWD) de dos pines
• Buffer de micro rastreo
• Motor de manipulación de bits
• Controlador de interrupción

Los relojes

• Reloj de referencia interno de alta precisión de 48 MHz (hasta 0,5%)
• Reloj de referencia interno de alta precisión (hasta el 3%) de 8 MHz/2 MHz
• Reloj de referencia de 1KHz activo en todos los modos de baja potencia (excepto VLLS0)
• Oscilador de cristal de 32°40KHz y 3°32MHz

Aparatos periféricos

• Un módulo UART que admita ISO7816, que opera hasta 1,5 Mbit/s
• Dos módulos UART de baja potencia que admiten el funcionamiento asíncrono en modos de baja potencia
• Dos módulos I2C y I2C0 con soporte de hasta 1 Mbit/s
• Dos módulos SPI de 16 bits que admiten hasta 24 Mbit/s
• Un módulo FlexIO que admite la emulación de otros módulos UART, IrDA, SPI, I2C, I2S, PWM y otros módulos en serie, etc.
• Una interfaz de audio en serie I2S
• Un módulo ADC de 16 bits de 818 ksps con alta precisión de referencia de voltaje interno (Vref) y hasta 16 canales
• Comparador analógico de alta velocidad con un DAC de 6 bits para entrada de referencia programable
• Un DAC de 12 bits
• 1.2 V de referencia de tensión interna

Los temporizadores

• Un módulo Timer/PWM de 6 canales
• Dos módulos de temporizador/PWM de 2 canales
• Un temporizador de bajo consumo
• Tiempo de interrupción periódico
• Reloj en tiempo real

Características de funcionamiento

• Rango de tensión: 1,71 a 3,6 V
• Rango de voltaje de escritura en flash: 1,71 a 3,6 V
• Rango de temperaturas: de 40 a 85 °C para el envase WLCSP y de 40 a 105 °C para otros envases

Envases

• 64 LQFP de 10 mm x 10 mm, ancho de 0,5 mm y grosor de 1,6 mm
• 64 MAPBGA de 5 mm x 5 mm, ancho de 0,5 mm y grosor de 1,23 mm
• 48 QFN de 7 mm x 7 mm, ancho de 0,5 mm y grosor de 0,65 mm

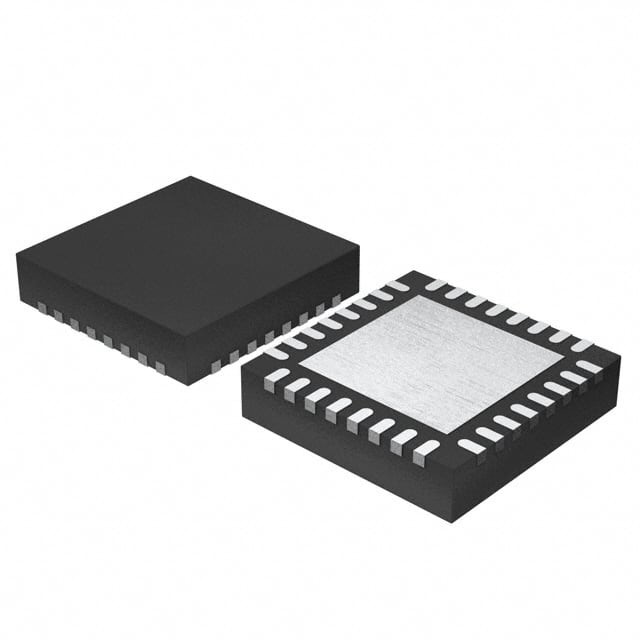

• 32 QFN de 5 mm x 5 mm, anchura de 0,5 mm y grosor de 0,65 mm
• 36 WLCSP 2.8 mm x 2.7 mm, ancho de 0,4 mm, grosor de 0,6 mm

Seguridad e integridad

• Número de identificación único de 80 bits por chip
• Seguridad avanzada con flash

En el caso de las empresas

• Hasta 54 pines de entrada/salida de uso general (GPIO) y 6 pastillas de alta velocidad

Baja potencia

• Hasta 54uA/MHz en modo de funcionamiento de muy baja potencia
• Hasta 1,96 uA en modo VLLS3 (RAM + RTC retenido)
• Seis modos estáticos flexibles
