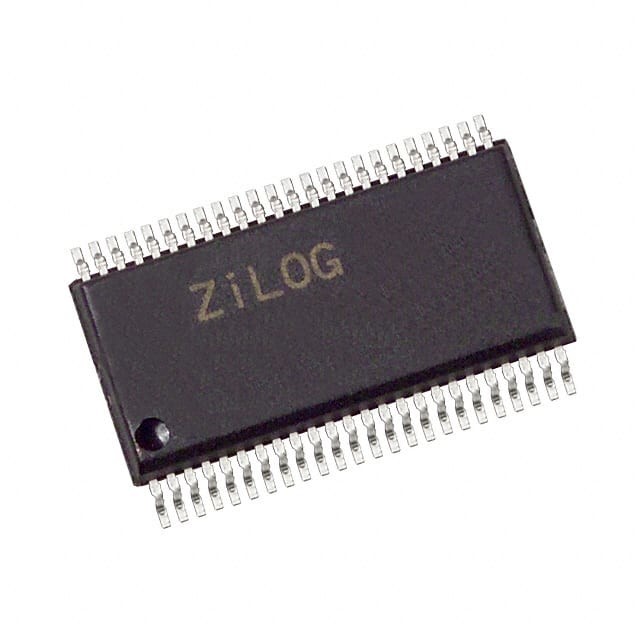

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

Resumen arquitectónico

La familia Z86L972/Z86L973/Z86L974 está diseñada para ser utilizada en una amplia variedad de aplicaciones de control integrado, incluyendo electrodomésticos, controles remotos infrarrojos (IR), sistemas de seguridad,y teclados inalámbricos.

Características
• Dos comparadores analógicos independientes
• Corriente de salida controlada
• 489 bytes de memoria RAM
233 bytes de memoria RAM basada en registros de uso general
256 bytes de RAM mapeados en el espacio de memoria del programa que puede ser
utilizado como memoria RAM de datos o RAM ejecutable
• 4K / 8K / 16K bytes de ROM

Contador y temporizadores
• Arquitectura especial para automatizar la generación y recepción de pulsos complejos
o señales:
¢ Contador/timer de 8 bits programable (T8) con dos registros de captura de 8 bits y
dos registros de carga de 8 bits
¢ Contador/timer de 16 bits programable (T16) con un registro de captura de 16 bits
pareja y un par de registros de carga de 16 bits
¢ Filtro de fallas de entrada programable para la recepción de pulsos
• Un contador/timer de 8 bits de uso general (T1) con prescaler de 6 bits

Entrada/salida y interrupciones
• Treinta y dos entradas/salidas, de las cuales veintinueve son bidireccionales con
Transistores de tracción resistiva (24 E/S están disponibles en la configuración de 28 pines)
• Se pueden seleccionar dieciséis I/O como fuentes de recuperación en modo de parada
• Seis vectores de interrupción con nueve fuentes de interrupción
3 fuentes externas
Dos interrupciones del comparador
¢ Tres interrupciones de tiempo
¢ Una señal de detector de batería baja

Características de funcionamiento
• Funcionamiento a 8 MHz
• de 2.3 V a 5,5 V de tensión de funcionamiento
• Bajo consumo energético con tres modos de espera:
- ¿ Qué?
¢ Detenerse

• Indicación de detección de baja batería
• Circuito de protección de baja tensión (también conocido como VBO, o apagón de tensión,
el circuito)
• Tiempo de espera del perro de vigilancia y circuitos de reinicio de encendido

Bits de opción programables por el usuario
• Fuente del reloj ¥RC/otro (LC, resonador o cristal)
• Activar permanentemente el temporizador del perro guardián
• Cristal de 32 kHz
• Transistores de resistencia con puerto 2027
• Transistores de resistencia con puerto 40 ̇ 42
• Transistores de resistencia con puerto 44-47
• Transistores de resistencia con puerto 50-51
• Transistores de resistencia de puente 54-57
• Transistores de resistencia con puerto 60-63
• Transistores de resistencia de puente 64/67
