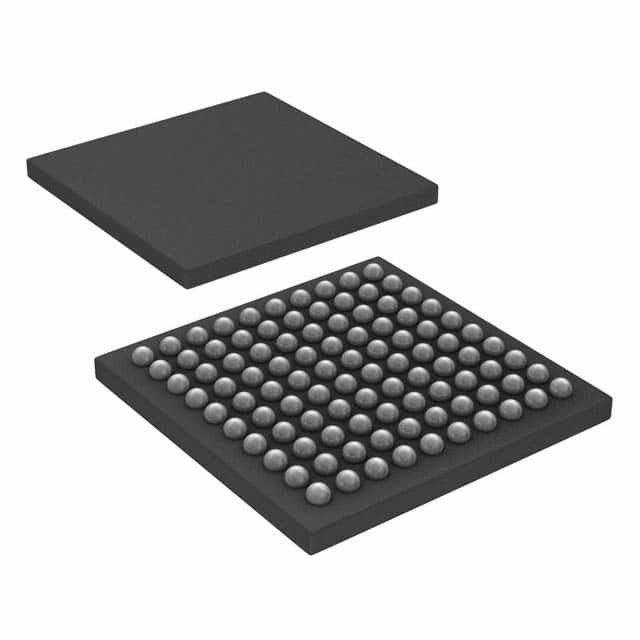

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Tecnología de microchip

Descripción

La serie Atmel SAM4S es un miembro de una familia de microcontroladores Flash basados en el procesador ARM Cortex-M4 RISC de 32 bits de alto rendimiento.Funciona a una velocidad máxima de 120 MHz y cuenta con hasta 2048 Kbytes de Flash, con implementación opcional de doble banco y memoria caché, y hasta 160 Kbytes de SRAM. El conjunto periférico incluye un puerto de dispositivo USB de velocidad completa con transceptor incorporado,un MCI de alta velocidad para SDIO/SD/MMC, una interfaz de bus externo con un controlador de memoria estática que proporciona conexión a SRAM, PSRAM, NOR Flash, módulo LCD y NAND Flash, 2x USART, 2x UART, 2x TWIs, 3x SPI, un I2S,así como 1 temporizador PWM, temporizadores de 16 bits de uso general de 2 x 3 canales (con motor paso a paso y soporte lógico de decodificador de cuadratura), un RTC, un ADC de 12 bits, un DAC de 12 bits y un comparador analógico.

Características

• El núcleo
ARM® Cortex®-M4 con una caché de 2Kbytes con velocidad de hasta 120 MHz
Unidad de protección de la memoria (MPU)
¢ Conjunto de instrucciones DSP
¢ Conjunto de instrucciones Thumb®-2
• Compatible pin a pin con los productos SAM3N, SAM3S (versiones de 64 y 100 pines) y los productos antiguos SAM7S (versión de 64 pines)
• Los recuerdos
¢ Flash incorporado de hasta 2048 Kbytes con doble banco y memoria caché opcional

ROM de 16 Kbytes con rutinas de carga de arranque incrustadas (UART, USB) y rutinas de IAP
Controller de memoria estática de 8 bits (SMC): soporte para SRAM, PSRAM, NOR y NAND Flash
• Sistema
- Regulador de tensión incorporado para una sola alimentación
¢ Puesto en marcha de nuevo (POR), detector de descarga (BOD) y vigilante para una operación segura
Osciladores de resonancia de cuarzo o cerámica: potencia principal de 3 a 20 MHz con detección de fallas y potencia opcional baja de 32,768 kHz para RTC o reloj de dispositivo
RTC con modo calendario gregoriano y persa, generación de forma de onda en modos de baja potencia
Circuitos de calibración de reloj RTC para compensación de frecuencia de cristal de 32,768 kHz
Ocillador RC interno de alta precisión de 8/12 MHz con ajuste de fábrica con frecuencia predeterminada de 4 MHz para el arranque del dispositivo.
Reloj lento Oscilador RC interno como reloj del dispositivo de bajo consumo permanente
¢ Dos PLL de hasta 240 MHz para el reloj del dispositivo y para USB
Sensor de temperatura
- hasta 22 canales DMA periféricos (PDC)
• Modos de bajo consumo
Modo de reposo y modo de respaldo, hasta 1 μA en modo de respaldo
RTC de muy baja potencia
• Periféricos
Dispositivo USB 2.0: 12 Mbps, 2668 bytes FIFO, hasta 8 terminales bidireccionales.
Transmisor y receptor
¢ Hasta 2 USART con ISO7816, IrDA®, RS-485, SPI, Manchester y modo Modem
Dos UART de dos cables
️ Hasta 2 interfaces de dos cables (compatibles con I2C), 1 SPI, 1 controlador sincrónico en serie
(I2S), 1 Interfaz de tarjeta multimedia de alta velocidad (SDIO/Tarjeta SD/MMC)
2 temporizador de 16 bits de tres canales con captura, forma de onda, comparación y PWM
Modo. Lógica de decodificador de cuadratura y contador de 2 bits gris hacia arriba / abajo para Stepper
El motor
4 canales PWM de 16 bits con salida complementaria, entrada de fallas, tiempo muerto de 12 bits
Contador del generador para el control del motor
¢ Temporizador en tiempo real de 32 bits y RTC con funciones de calendario y alarma
ADC de hasta 16 canales, 1Msps con modo de entrada diferencial y ganancia programable
etapa y calibración automática
Un DAC de 2 canales de 12 bits de 1Msps
Un comparador analógico con selección de entrada flexible, histeresis de entrada seleccionable
Unidad de cálculo de comprobación de redundancia cíclica de 32 bits (CRCCU)
¢ Escribir registros protegidos
• Las entradas y salidas
- hasta 79 líneas de E/S con capacidad de interrupción externa (sensibilidad de borde o nivel),
desactivación, filtración de fallos y terminación de resistencias de serie
3 controladores de entrada y salida paralelas de 32 bits, periféricos con asistencia para DMA paralelo
Modo de captura
• Los paquetes
LQFP de 100 plomo, 14 x 14 mm, inclinación 0,5 mm/ 100 bolas TFBGA, 9 x 9 mm, inclinación 0,8 mm/
VFBGA de 100 bolas, 7 x 7 mm, ancho 0,65 mm
¢ LQFP de 64 plomo, 10 x 10 mm, inclinación 0,5 mm/ QFN de 64 pastillas 9x9 mm, inclinación 0,5 mm
