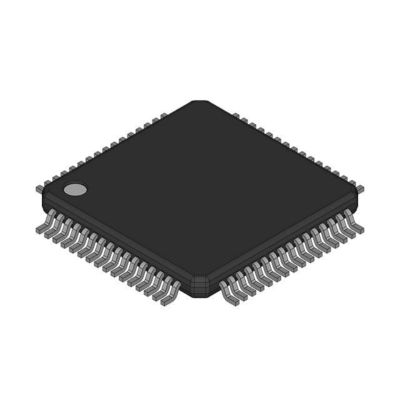

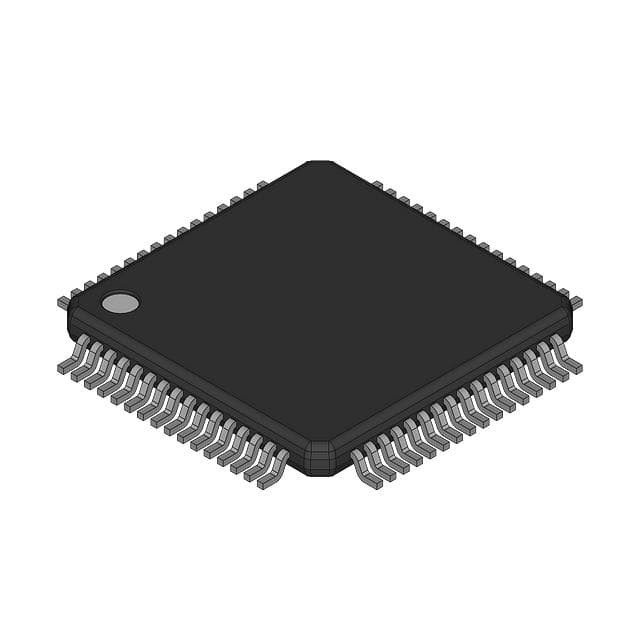

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Resumen general

El ATmega169 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.El ATmega169 alcanza rendimientos cercanos a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
130 instrucciones poderosas La mayoría de las ejecuciones de ciclo de reloj único
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
¢ hasta 16 MIPS de transmisión a 16 MHz
¢ Multiplificador de 2 ciclos en el chip
• Memorias de programas y datos no volátiles
16K bytes de resistencia flash autoprogramable en el sistema: 10.000 ciclos de escritura / borrado
Sección de código de arranque opcional con bits de bloqueo independientes Programación en el sistema por programa de arranque en el chip Verdadero funcionamiento de lectura mientras se escribe
512 bytes EEPROM Durabilidad: 100.000 ciclos de escritura y borrado
1K byte SRAM interna
El bloqueo de programación para la seguridad del software
• Interfaz JTAG (conforme con el estándar IEEE 1149.1)
Capacidades de exploración de límites según el estándar JTAG
Apoyo extensivo de depuración en el chip
Programación de flash, EEPROM, fusibles y bits de bloqueo a través de la interfaz JTAG
• Características periféricas
El conductor LCD de 4 x 25 segmentos
Dos temporizadores de 8 bits con prescaler y modo de comparación separados
Un temporizador/contador de 16 bits con prescaler separado, modo de comparación y modo de captura
Contador en tiempo real con oscilador separado
Cuatro canales PWM
¢ ADC de 8 canales y 10 bits
¢ Programable en serie USART
Interfaz serie SPI maestro/esclavo
Interfaz de serie universal con detector de condiciones de arranque
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interrumpir y despertar al cambio de alfiler
• Características especiales del microcontrolador
¢ Reinicio de encendido y detección de apagado programable
 Oscilador calibrado interno
Fuentes de interrupción externas e internas
5 modos de sueño: parado, reducción de ruido del ADC, ahorro de energía, apagado y espera
• E/S y paquetes
53 líneas de E/S programables
¢ TQFP de 64 conductores y QFN/MLF de 64 pastillas
• Grado de velocidad:
¢ ATmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
¢ ATmega169: 0 - 8 MHz @ 2,7 - 5,5 V, 0 - 16 MHz @ 4,5 - 5,5 V
• Rango de temperatura:
-40°C a 85°C para el sector industrial
• Consumo de energía muy bajo
Modo activo:
1 MHz, 1,8 V: 350 μA
32 kHz, 1,8 V: 20μA (incluido el oscilador)
32 kHz, 1,8 V: 40 μA (incluido el oscilador y el LCD)
¢ Modo de apagado: 0,1 μA a 1,8 V
