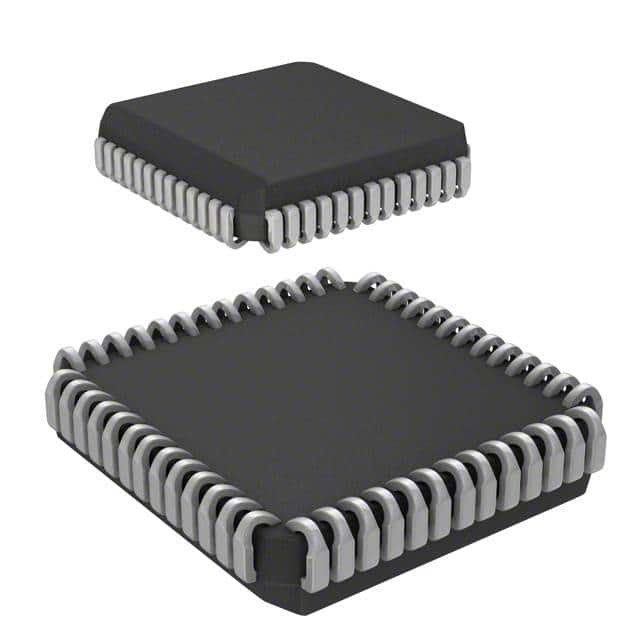

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC Analog Devices Inc./Maxim Integrado

Descripción detallada

Los microcontroladores DS87C530/DS83C530 EPROM/ROM con reloj en tiempo real (RTC) son microcontroladores compatibles con el 8051 basados en el núcleo de alta velocidad de Dallas Semiconductor.Utilizan 4 relojes por ciclo de instrucciones en lugar de los 12 utilizados por el estándar 8051También proporcionan una mezcla única de periféricos no ampliamente disponibles en otros procesadores. Incluyen un RTC en el chip y soporte de batería de respaldo para una SRAM 1k x 8 en el chip.El nuevo modo de gestión de energía permite que el software seleccione la operación de energía reducida mientras todavía se procesa.

Características

■ 80C52 Compatible
8051 Compatible con el conjunto de instrucciones
Cuatro puertos de entrada/salida de 8 bits
Tres temporizadores/contadores de 16 bits
256 bytes de memoria RAM de Scratchpad
■ Gran memoria en el chip
Se trata de un sistema de almacenamiento de datos.
1kB extra de SRAM en el chip para MOVX
■ Características de ROMIZE
Selecciona el tamaño de la ROM en el chip
De 0 a 16kB
Permite el acceso a todo el mapa de memoria externa
Dinámicamente ajustable por software
Útil como bloque de arranque para flash externo
■ Funciones no volátiles
Reloj en tiempo real en el chip con alarma interrumpida
Soporte de respaldo de batería de 1kB SRAM
■ Arquitectura de alta velocidad
4 Relojes/ciclo de la máquina (8051 = 12)
Funciona a velocidades de reloj de corriente continua de 33 MHz
Instrucción de un solo ciclo en 121ns
Indicador de datos doble
MOVX de longitud variable opcional para acceder
RAM rápida / lenta / periféricos
■ Modo de gestión de energía
La fuente de reloj programable ahorra energía
Se ejecuta a partir de (crystal/64) o (crystal/1024)
Proporciona salida automática de hardware y software
■ El modo de reducción de la EMI desactiva el ALE
■ Dos puertos de serie de hardware de doble tipo
■ Controlador de alta integración incluye:
Reinicio de fallo de alimentación
Se interrumpe el servicio de alerta temprana
Tiempo de vigilancia programable
■ 14 fuentes de interrupción totales con seis fuentes externas
