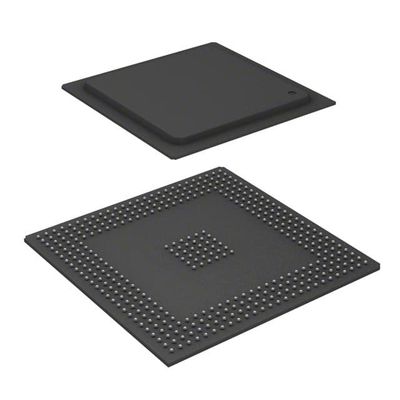

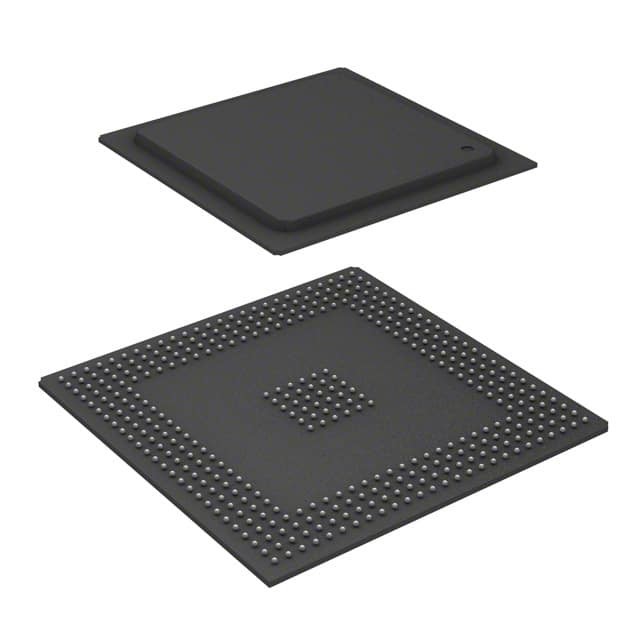

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P EE.UU. Inc.

Descripción

MCF5474VR266 son microprocesadores MCF547x ColdFire®.

Características

El núcleo de ColdFire V4e
El núcleo del procesador ColdFire V4 superescalar limitado
¢ Frecuencia máxima del núcleo interno de hasta 266 MHz (410 MIPS [Dhrystone 2.1] @ 266 MHz)
Arquitectura de Harvard
¢ Cache de instrucciones de 32 Kbyte
¢ Cache de datos de 32 Kbyte
Unidad de gestión de la memoria (MMU)
¢ Buffers de búsqueda de instrucciones y traducción de datos de 32 entradas y totalmente asociados
Unidad de coma flotante (FPU)
¢ Doble precisión conforme a la norma IEE-754
Ocho registros de coma flotante
• Arbitraje del bus maestro interno (XLB)
¢ Dirección y datos divididos de alto rendimiento
Apoyo para varios modos de estacionamiento
• Controlador DRAM sincrónico (SDRAM) de doble velocidad de datos (DDR) de 32 bits
Operar en los 66133 MHz
Apoya DDR y SDR DRAM
- Inicialización y actualización incorporadas
¢ Hasta cuatro selecciones de chips que permiten hasta un GB de memoria externa
• Bus de interconexión de componentes periféricos (PCI) versión 2.2
Operar con el objetivo y el iniciador de 32 bits
¢ Soporte para hasta cinco maestros PCI externos
¢ operación a 3366 MHz con bus PCI a relaciones de divisores XLB de 1:1, 1:2, y 1:4
• Autobús externo flexible y multifunción (FlexBus)
Proporciona una interfaz sin pegamento para arrancar flash / ROM, SRAM y dispositivos periféricos
¢ Hasta seis selecciones de chips
Operar con frecuencia de 33 a 66 MHz
• Subsistema de E/S de comunicaciones
Control DMA inteligente de 16 canales
Hasta dos controladores Ethernet rápidos (FEC) de 10/100 Mbps, cada uno con 2 Kbyte separados, reciben y transmiten FIFOs
Controller de dispositivo de bus serie universal (USB) versión 2.0
¢ Soporte para un mando y seis puntos finales programables, interrumpidos, a granel o isócrono
- 4 Kbytes de memoria RAM compartida FIFO y 1 Kbyte de memoria RAM descriptor de puntos finales
Interfaz integrada de la capa física
¢ Hasta cuatro controladores serie programables (PSC) cada uno con 512 bytes separados reciben y transmiten FIFO para interfaces UART, USART, modem, códec e IrDA 1.1
Interfaz periférica I2C
Interfaz periférica en serie DMA (DSPI)
• Módulo de aceleración de criptografía opcional
Unidades de ejecución para:
El código de bloque DES/3DES
El código de bloque AES
El código de corriente RC4
¢ hashing MD5/SHA-1/SHA-256/HMAC
Generador de números aleatorios
• SRAM de sistema de 32 Kbyte
El mecanismo de arbitraje comparte el ancho de banda entre los capitanes de buses internos
• Unidad de integración de sistemas (UIS)
El control de interrupción
El tiempo de un perro de guardia
Dos temporizadores de corte de 32 bits para generar alarma e interrupción
¢ Hasta cuatro temporizadores de uso general de 32 bits, comparación y capacidad PWM
Puertos GPIO multiplexados con pines periféricos
• Características de depuración y prueba
El modo de depuración de fondo de ColdFire (BDM)
El punto de acceso de ensayo
• PLL y generador de reloj
Rango de frecuencias de entrada de 30 a 66,67 MHz
• Voltajes de funcionamiento


- 3.3V PCI, FlexBus y todas las demás E/S
• Consumo estimado de energía
️ Menos de 1,5 W (388 PBGA)
