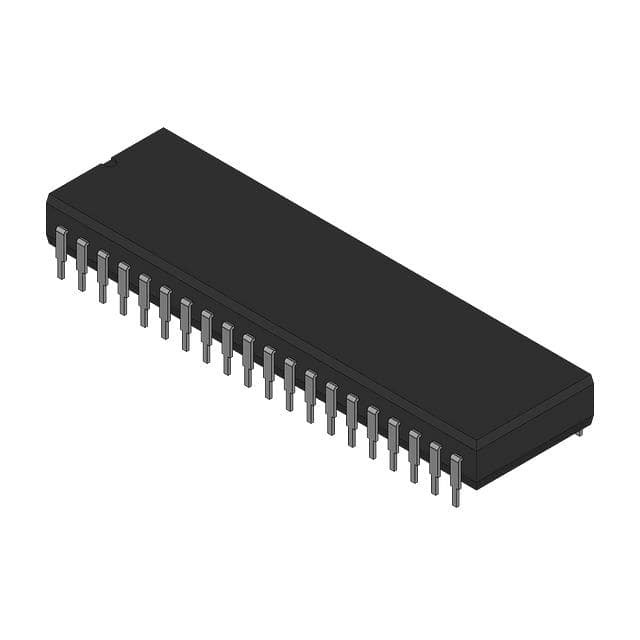

AT80C31X2-3CSUL IC MCU de 8 bits sin ROM 40PDIL Atmel

Descripción

TS80C31X2 es una versión CMOS de alto rendimiento y sin ROM del microcontrolador de 8 bits de un solo chip 80C51 CMOS.
El TS80C31X2 conserva todas las características del TSC80C31 con 128 bytes de RAM interna, un sistema de interrupción de 5 fuentes, 4 niveles de prioridad, un oscilador en chip y dos temporizadores / contadores.
Además, el TS80C31X2 tiene un puntero de datos dual, un canal serie más versátil que facilita la comunicación multiprocesador (EUART) y un mecanismo de mejora de velocidad X2.
El diseño totalmente estático del TS80C31X2 permite reducir el consumo de energía del sistema reduciendo la frecuencia del reloj a cualquier valor, incluso DC, sin pérdida de datos.

Características

• 80C31 Compatible
• 8031 compatible con pines e instrucciones
• Cuatro puertos de I/O de 8 bits
• Dos temporizadores/contadores de 16 bits
• 128 bytes de memoria RAM con scratchpad
• Arquitectura de alta velocidad
• 40 MHz @ 5V, 30MHz @ 3V
• X2 Capacidad de mejora de velocidad (6 relojes/ciclo de la máquina)
• 30 MHz @ 5V, 20 MHz @ 3V (Equivalente a 60 MHz @ 5V, 40 MHz @ 3V)
• Indicador de datos doble
• Restablecimiento de puerto asíncrono
• Interrupción de la estructura con
• 5 Fuentes interrumpidas,
• Sistema de interrupción de 4 niveles de prioridad
• UART mejorada de doble tipo
• Detección de errores de encuadre
• Reconocimiento automático de direcciones
• Modos de control de potencia
• Modo inactivo
• Modo de apagado
• Bandera de apagado
• Modo una vez (emulación en chip)
• Fuente de alimentación: 4,5-5,5 V, 2,7-5,5 V
• Rango de temperaturas: Comercial (0 a 70oC) e industrial (-40 a 85oC)
• Paquetes: PDIL40, PLCC44, VQFP44 1.4, PQFP F1 (13,9 huellas)
