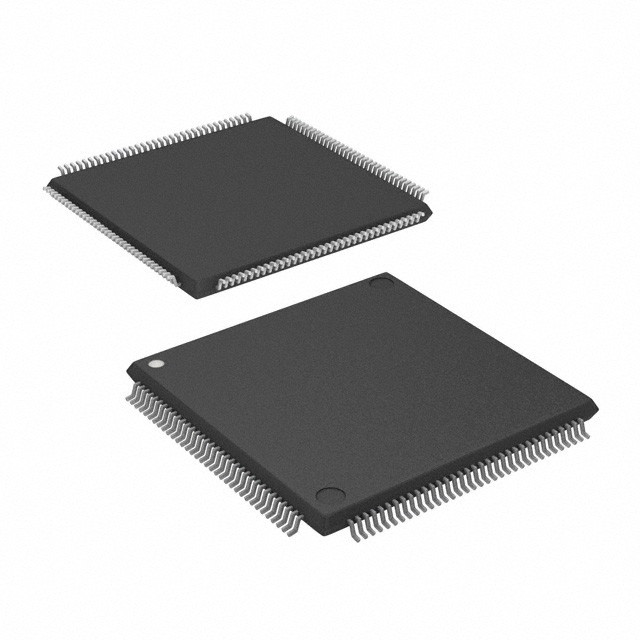

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Tecnología de microchip

Descripción

El AT32UC3A3 es un microcontrolador completo de sistema en chip basado en el procesador AVR32 UC RISC que funciona a frecuencias de hasta 66 MHz.diseñados para aplicaciones integradas de bajo coste, con especial énfasis en el bajo consumo de energía, la alta densidad de código y el alto rendimiento.

Características

• Microcontrolador AVR®32 UC de 32 bits de alto rendimiento y baja potencia
¢ Conjunto de instrucciones RISC de ciclo único y compacto, incluido el conjunto de instrucciones DSP
Instrucciones de lectura-modificación-escritura y manipulación de bits atómicos
Perfeccionando 1,49 DMIPS/MHz
• Hasta 91DMIPS funcionando a 66MHz desde Flash (1 estado de espera)
• Hasta 54 DMIPS funcionando a 36 MHz desde Flash (0 estado de espera)
Unidad de protección de la memoria
• Sistema de buses de varias capas
¢ Transferencias de datos de alto rendimiento en buses separados para un mayor rendimiento
8 canales DMA periféricos (PDCA) mejora la velocidad de la comunicación periférica
4 canales DMA genéricos para rutas de datos de gran ancho de banda
• Flash interno de alta velocidad
Las versiones de 256KBytes, 128KBytes y 64KBytes
Acceso flash de ciclo único hasta 36 MHz
Prefetch Buffer optimizando la ejecución de instrucciones a la velocidad máxima
4 ms de tiempo de programación de página y 8 ms de tiempo de borrado del chip completo
- 100.000 ciclos de escritura, capacidad de retención de datos de 15 años
- Bloques de seguridad flash y área de configuración definida por el usuario
• SRAM interna de alta velocidad
Acceso de ciclo único a toda velocidad de 64KBytes, conectado al bus local de la CPU
64KBytes en el sistema de bus de múltiples capas
• Controlador de interrupción
Servicio de interrupción de baja latencia con prioridad programable
• Funciones del sistema
¢ Administrador de energía y reloj, incluido el reloj RC interno y un oscilador de 32 kHz
- dos osciladores multipropósito y dos bucles de bloqueo de fase (PLL),
Tiempo de vigilancia, tiempo de reloj en tiempo real
• Memorias externas
Apoyo a SDRAM, SRAM, NandFlash (ECC de 1 y 4 bits), Compact Flash
Hasta 66 MHz
• Soporte para dispositivos de almacenamiento externos
¢ MultiMediaCard (MMC), Secure-Digital (SD), SDIO V1.1
¢ CE-ATA, FastSD, SmartMedia y Compact Flash
️ Memoria de memoria: formato estándar V1.40, formato PRO V1.00, Micro
Interfaz IDE
• Un sistema de cifrado avanzado (AES) para AT32UC3A3256S, AT32UC3A3128S y AT32UC3A364S
¢ Algoritmo de claves de 256-, 192-, 128-bit, compatible con las especificaciones FIPS PUB 197
Capacidades de cifrado/descifrado de búfer
• Autobús de serie universal (USB)
Dispositivo USB de alta velocidad (480Mbit/s) /MiniHost con acceso en movimiento (OTG)
¢ Configuración y gestión de puntos finales flexibles con canales DMA dedicados
Transceptores en el chip, incluidos los Pull-Ups
• Un convertidor analógico a digital de 10 bits de 8 canales, multiplexado con IOs digitales.
• Dos temporizadores de 16 bits de tres canales (TC)
• Cuatro receptores/transmisores universales sincrónicos/asincrónicos (USART)
Generador independiente de Baudrate, soporte para las interfaces SPI, IrDA e ISO7816
Apoyo para el apretón de manos de hardware, interfaces RS485 y línea de módem
• Dos interfaces periféricas de serie maestro/esclavo (SPI) con señales de selección de chip
• Un controlador de protocolo sincrónico en serie
Apoya I2S y protocolos basados en marcos genéricos
• Dos interfaces de dos cables maestro/esclavo (TWI), compatibles con I2C a 400 kbit/s
• Sistema de depuración en el chip (interfaz JTAG)
Nexus Clase 2+, Control de tiempo de ejecución, datos no intrusivos y rastreo de programas
• 110 Input/Output para fines generales (GPIO)
¢ Modo estándar o de alta velocidad
Capacidad de cambio: hasta 66MHz
• TBGA y LQFP de 144 pines
• Fuente de alimentación única de 3,3 V
