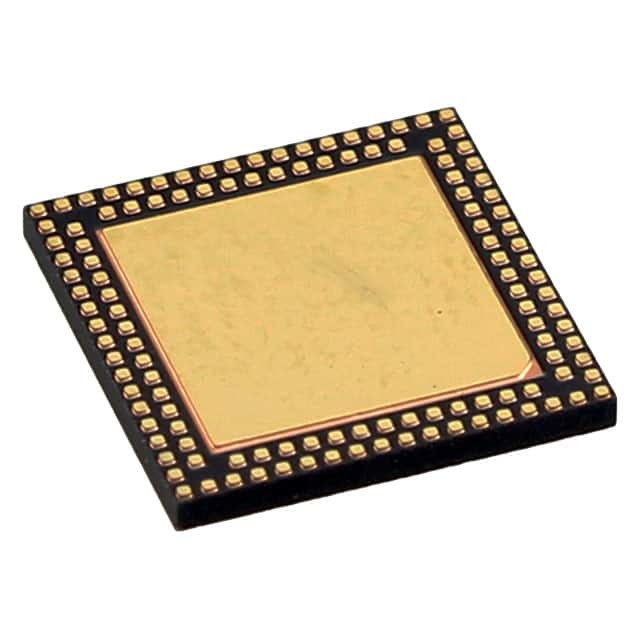

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH Tecnología de microchip 124VTLA

Resumen del dispositivo

Este documento contiene los dispositivos PIC32MX1XX/2XX.

Condiciones de funcionamiento
• 2.3V a 3.6V, -40oC a +105oC, CC a 40 MHz

Núcleo: 40 MHz MIPS32® M4K®

• Modo MIPS16e® para un tamaño de código hasta un 40% menor
• 1,56 DMIPS/MHz (Dhrystone 2.1) el rendimiento
• Arquitectura de código eficiente (C y Assembly)
• Multiplicación de un ciclo (MAC) 32x16 y dos ciclos 32x32

Gestión del reloj
• 0,9% de oscilador interno
• PLL programables y fuentes de reloj de oscilador
• Monitoreo de reloj a prueba de fallos (FSCM)
• Temporizador independiente para perros de vigilancia
• Despertamiento y arranque rápidos

Gestión de energía

• Modos de gestión de bajo consumo (Sleep, Idle)
• Reinicio integrado de encendido y reinicio de apagado
• corriente dinámica de 0,5 mA/MHz (típica)
• Corriente IPD de 20 μA (típica)

Características de la interfaz de audio

• Comunicación de datos: modos I2S, LJ, RJ, DSP
• Interfaz de control: SPI y I2CTM
• Reloj maestro:
- Generación de frecuencias de reloj fraccionadas
- Se puede sincronizar con el reloj USB
¿Cómo se llama?

Características analógicas avanzadas

• Módulo ADC:
- Rate de 10 bits 1.1 Msps con una S&H
- Hasta 10 entradas analógicas en dispositivos de 28 pines y 13 entradas analógicas en dispositivos de 44 pines
• Fuentes de activación ADC flexibles e independientes
• Unidad de medición del tiempo de carga (CTMU):
- Apoya la detección táctil capacitiva mTouchTM
- Proporciona una medición de tiempo de alta resolución (1 ns)
- Capacidad de medición de la temperatura en el chip
• Comparadores:
- Hasta tres módulos de comparación analógica
- Referencias programables con 32 puntos de voltaje

Los temporizadores / comparación de salida / captura de entrada

• Cinco temporizadores de uso general:
- Cinco temporizadores de 16 bits y hasta dos de 32 bits
• Cinco módulos de comparación de salida (OC)
• Cinco módulos de captura de entrada
• Seleccionar el pin del periférico (PPS) para permitir el remap de la función
• Módulo de reloj y calendario en tiempo real (RTCC)

Interfaces de comunicación

• Controlador OTG a toda velocidad compatible con USB 2.0
• Dos módulos UART (10 Mbps)
- Soporta protocolos LIN 2.0 y soporte IrDA®
• Dos módulos SPI de 4 cables (20 Mbps)
• Dos módulos I2C (hasta 1 Mbaud) con soporte SMBus
• Seleccionar el pin del periférico (PPS) para permitir el remap de la función
• Puerto maestro paralelo (PMP)

Acceso directo a memoria (DMA)

• Cuatro canales de DMA de hardware con detección automática del tamaño de los datos
• Dos canales adicionales dedicados a USB
• Verificación de redundancia cíclica programable (CRC)

Input/Output (Introducción y salida)

• 15 mA fuente/sumidero en todos los pines de E/S
• Pinos con tolerancia de 5 V
• Desagüe abierto, elevación y bajada
• Interrupciones externas en todos los pines de E/S

Calificación y apoyo de clase B

• AEC-Q100 REVG (grado 2 -40oC a +105oC) previsto
• Biblioteca de seguridad de clase B, IEC 60730

Apoyo para el desarrollo de depuradores

• Programación en el circuito y en las aplicaciones
• Interfaz MIPS® mejorada JTAG de 4 cables
• Programa ilimitado y seis puntos de interrupción de datos complejos
• Escaneo de límites compatible con IEEE 1149.2 (JTAG)
