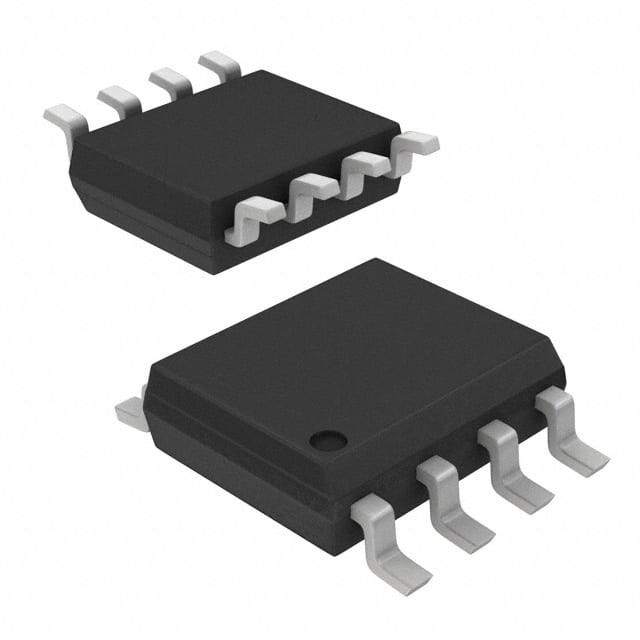

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Tecnología de microchip

Resumen general

El ATtiny25/45/85 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.el ATtiny25/45/85 alcanza rendimientos cercanos a 1 MIPS por MHz lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
120 instrucciones poderosas La mayoría de las ejecuciones de ciclos de reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
• Memorias de programas y datos no volátiles
2/4/8K bytes de memoria flash programable en el sistema
• Durabilidad: 10.000 ciclos de escritura y borrado
¥ 128/256/512 bytes EEPROM programable en el sistema
• Durabilidad: 100.000 ciclos de escritura y borrado
¢ 128/256/512 bytes SRAM interna
¢ Bloqueo de programación para programación automática Flash y EEPROM Seguridad de datos
• Características periféricas
- Temporizador/contador de 8 bits con prescaler y dos canales PWM
¢ temporizador/contador de alta velocidad de 8 bits con prescaler separado
• 2 salidas PWM de alta frecuencia con registros de comparación de salidas separados
• Generador de tiempo muerto programable
Interfaz de serie universal con detector de condición de arranque
¢ ADC de 10 bits
• 4 canales de un solo extremo
• 2 pares de canales ADC diferenciales con ganancia programable (1x, 20x)
• Medición de la temperatura
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
• Características especiales del microcontrolador
El sistema de depuración en chip de debugWIRE
Programable en el sistema a través del puerto SPI
Fuentes de interrupción externas e internas
Low Power Idle, reducción de ruido del ADC y modos de apagado
Circuito de reinicio de encendido mejorado
Circuito de detección de brow-out programable
 Oscilador calibrado interno
• E/S y paquetes
Seis líneas de E/S programables
¢ PDIP de 8 pines, SOIC de 8 pines, QFN/MLF de 20 pines y TSSOP de 8 pines (sólo ATtiny45/V)
• Tensión de funcionamiento
¥ 1,8 - 5,5 V para el ATtiny25V/45V/85V
¥ 2,7 - 5,5 V para el ATtiny25/45/85
• Grado de velocidad
¢ ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny25/45/85: 0 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Rango de temperaturas industriales
• Bajo consumo energético
Modo activo:
• 1 MHz, 1,8 V: 300 μA
Modo apagado:
• 0,1 μA a 1,8 V
