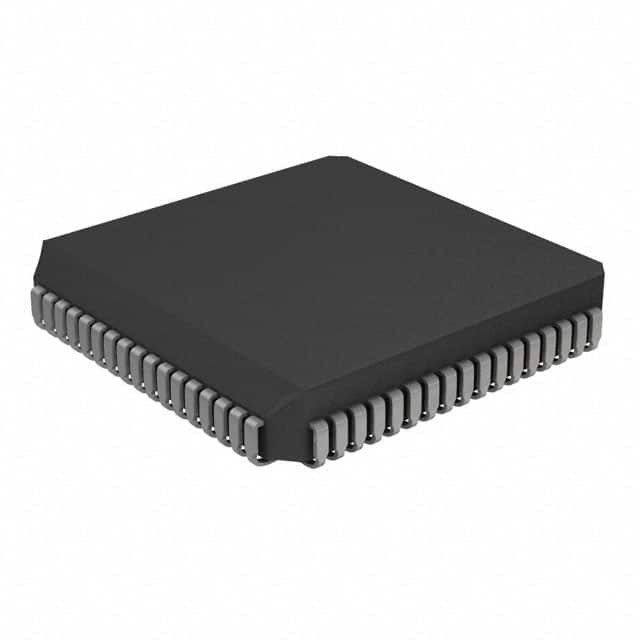

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Tecnología de microchip

Resumen de las actividades

Esta ficha de datos cubre el grupo PIC17C7XX de la familia de microcontroladores PIC17CXXX.

Características básicas del microcontrolador:
• Sólo 58 instrucciones de una sola palabra para aprender
• Todas las instrucciones de ciclo único (121 ns) excepto las de las ramas de programa y las de lectura/escritura de tablas, que son de dos ciclos
• Velocidad de funcionamiento:
- DC - entrada de reloj de 33 MHz
- DC - 121 ns ciclo de instrucción
• Multiplicador de hardware de ciclo único de 8 x 8
• Capacidad de interrupción
• 16 niveles de hardware en profundidad
• Modos de dirección directos, indirectos y relativos
• Ejecución de memoria de programa interna/externa, capaz de hacer frente a 64K x 16 espacio de memoria de programa

Características periféricas:
• Hasta 66 pines de E/S con control de dirección individual
• Convertidor de 10 bits de múltiples canales de analogía a digital
• Alcantarilla/fuente de corriente alta para accionamiento directo de LED
• Cuatro pines de entrada de captura
- Las capturas son de 16 bits, resolución máxima 121 ns
• Tres salidas PWM (resolución de 1 a 10 bits)
• TMR0: temporizador/contador de 16 bits con
Prescaler programable de 8 bits
• TMR1: temporizador/contador de 8 bits
• TMR2: temporizador/contador de 8 bits
• TMR3: temporizador/contador de 16 bits
• Dos transmisores de receptores asíncronos y síncronos universales (USART/SCI) con generadores de velocidad de transmisión independientes
• Puerto sincrónico en serie (SSP) con modos SPITM e I2CTM (incluido el modo maestro I2C)

Características especiales del microcontrolador:
• Reinicio de encendido (POR), temporizador de encendido (PWRT) y temporizador de arranque del oscilador (OST)
• Tiempo de vigilancia (WDT) con su propio oscilador RC en el chip para un funcionamiento confiable
• Reinicio de la función
• Protección de códigos
• Modo SLEEP para ahorrar energía
• Opciones de oscilador seleccionables

Tecnología CMOS:
• Tecnología CMOS EPROM de baja potencia y alta velocidad
• Diseño totalmente estático
• Amplio rango de tensión de funcionamiento (3,0V a 5,5V)
• Intervalos de temperatura comerciales e industriales
• Bajo consumo energético
- < 5 mA @ 5V, 4 MHz
- 100 μA típico @ 4.5V, 32 kHz
- < 1 μA de corriente de espera típica @ 5V
