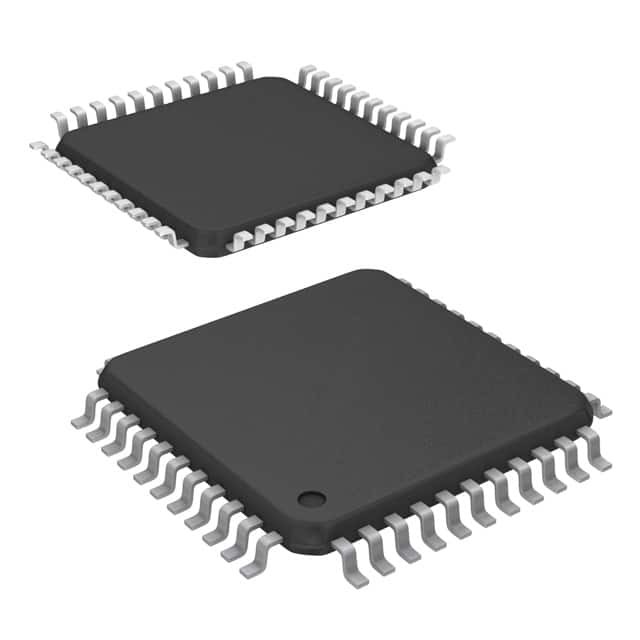

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Tecnologías Infineon

Resumen funcional del PSoC®

La familia PSoC® consta de muchos dispositivos de matriz de señal mixta con controlador en chip. Estos dispositivos están diseñados para reemplazar múltiples componentes tradicionales de sistemas basados en MCU con uno,dispositivo programable de un solo chip de bajo costoLos dispositivos PSoC incluyen bloques configurables de lógica analógica y digital, así como interconexiones programables.Esta arquitectura permite al usuario crear configuraciones periféricas personalizadas que coincidan con los requisitos de cada aplicación individualAdemás, una CPU rápida, memoria de programas Flash, memoria de datos SRAM e IO configurable están incluidos en una gama de convenientes paquetes.

Características

■ Un potente procesador de arquitectura de Harvard
Procesador M8C Velocidades hasta 24 MHz
8x8 Multiplica, 32 bits acumula
Baja potencia a alta velocidad
Voltado de funcionamiento de 3,0 a 5,25 V
Voltajes de funcionamiento hasta 1,0 V mediante la bomba de modo de conmutación en chip (SMP)
️ Rango de temperatura industrial: -40°C a +85°C
■ Periféricos avanzados (bloques PSoC)
¢ 12 Bloques PSoC análogos de ferrocarril a ferrocarril que proporcionan:
- Hasta ADC de 14 bits
- Hasta DAC de 9 bits
- Amplificadores de ganancia programables
- Filtros y comparadores programables
¢ 8 Bloques digitales de PSoC proporcionan:
- temporizadores de 8 a 32 bits, contadores y PWM
- Módulos CRC y PRS
- Hasta 2 UARTs de duplex completo
- Múltiples amos o esclavos SPITM
- Conectable a todos los pines GPIO
¢ Periféricos complejos mediante la combinación de bloques
■ Precisión y reloj programable
Ocilador interno de 2,5% de 24/48 MHz
24/48 MHz con cristal opcional de 32 kHz
️ Oscilador externo opcional, hasta 24 MHz
Oscilador interno para perro de guardia y sueño
■ Memoria flexible en el chip
Almacenamiento de programas flash de 16K 50.000 ciclos de borrado/escritura
256 bytes de almacenamiento de datos en SRAM
¢ Programación en serie dentro del sistema (ISSP)
Actualizaciones Flash parciales
 Modos de protección flexibles
Emulación EEPROM en Flash
■ Configuraciones de pines programables
25 mA Sink en todos los GPIO
❐ Pull up, Pull down, High Z, Strong, or Open Drain Drive Modes on all GPIO
¢ Hasta 12 entradas analógicas en GPIO
4 salidas analógicas de 30 mA en GPIO
Se puede configurar la interrupción en todos los GPIO
■ Recursos adicionales del sistema
I2CTM Slave, Master y Multi-Master hasta 400 kHz
Perros de guardia y temporizadores de sueño
Detección de baja tensión configurable por el usuario
¢ Circuito integrado de supervisión
¢ Referencia de tensión de precisión en el chip
■ Herramientas completas de desarrollo
Desarrollo de software libre (PSoC DesignerTM)
Emulador y programador de circuito completo
Emulación a toda velocidad
¢ Estructura compleja del punto de ruptura
¢ 128K memoria de traza
