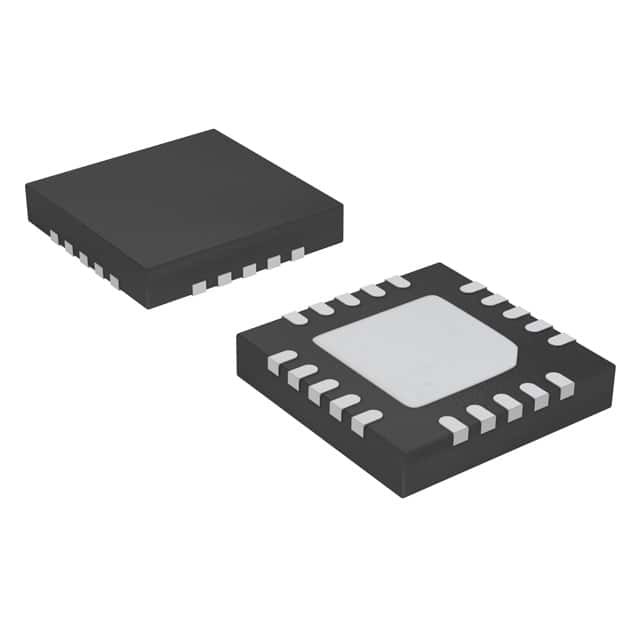

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Laboratorios de silicio

Descripción general del sistema

Los dispositivos C8051F330/1/2/3/4/5 son MCU System-on-a-Chip de señal mixta totalmente integrados. Las características destacadas se enumeran a continuación. Consulte la Tabla 1.1 para la selección de características específicas del producto.

• Núcleo de microcontrolador de alta velocidad con tubería compatible con el 8051 (hasta 25 MIPS)

• Interfaz de depuración interna del sistema, de velocidad completa y no intrusiva (en el chip)
• Verdadero ADC de 10 bits 200 ksps de 16 canales de extremo único/diferencial con multiplexador analógico
• DAC de salida de corriente de 10 bits
• Oscilador interno de 25 MHz programable con precisión
• Se reservan hasta 8 kB de memoria Flash en el chip de 512 bytes
• 768 bytes de memoria RAM en el chip
• Interfaces seriadas SMBus/I2C, UART mejorada y SPI mejorada implementadas en hardware
• Cuatro temporizadores de 16 bits de uso general
• Matriz de contador/timer programable (PCA) con tres módulos de captura/comparación y función de temporizador de vigilancia
• Reinicio de encendido de energía en el chip, monitor VDD y sensor de temperatura
• Comparador de tensión en el chip
• 17 puertos de entrada/salida (tolerante a 5 V)

Periféricos analógicos

- ADC de 10 bits (sólo F330/2/4)
• hasta 200 kps
• Hasta 16 entradas externas de extremo único o diferencial
• VREF de VREF interno, pin externo o VDD
• Inicio interno o externo de la fuente de conversión
• Sensor de temperatura incorporado
- DAC de salida de corriente de 10 bits (sólo F330)
- Comparador
• Histeresis y tiempo de respuesta programables
• Configurable como fuente de interrupción o reinicio
• Baja corriente (0,4 μA)
Descomposición en el chip
- El circuito de depuración en el chip facilita la depuración de sistema a toda velocidad y no intrusiva (no se requiere emulador)
- Proporciona puntos de interrupción, paso único, inspección/modificación de memoria y registros
- Rendimiento superior a los sistemas de emulación que utilizan ICE-chips, capsules de destino y enchufes
- Bajo costo, kit de desarrollo completo
Tensión de alimentación de 2,7 a 3,6 V
- Corriente de funcionamiento típica: 6,4 mA a 25 MHz;
9 μA a 32 kHz
- Corriente típica en modo de parada: 0,1 μA
Rango de temperatura: ¥40 a +85 °C
Núcleo de alta velocidad 8051 μC
- Arquitectura de instrucciones en tubería; ejecuta el 70% de las instrucciones en 1 o 2 relojes del sistema
- hasta 25 MIPS con reloj de 25 MHz
- Memoria ampliada para el manejador de interrupciones
- 768 bytes de memoria RAM interna de datos (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), o 2 kB (F334/5) Flash; programable en el sistema en 512 bytes Sectores ∼512 bytes están reservados en los dispositivos de 8 kB
Periféricos digitales
- 17 puertos de entrada/salida; todos los 5 V tolerantes con alta corriente del sumidero
- UART, SMBusTM y puertos serie SPITM mejorados por hardware
- Cuatro contadores de 16 bits de uso general
- 16 bits de programación de la matriz de contadores (PCA) con tres módulos de captura / comparación
- Modo de reloj en tiempo real utilizando PCA o temporizador y fuente de reloj externa
Fuentes del reloj
- Dos osciladores internos:
• 24,5 MHz con una precisión de ± 2% admite el funcionamiento de UART sin cristales
• Baja frecuencia 80/40/20/10 kHz, baja potencia
- Oscilador externo: Cristal, RC, C o reloj (modo de 1 o 2 pines)
- Puede cambiar entre fuentes de reloj sobre la marcha; útil en modos de ahorro de energía
Paquete QFN de 20 pines
