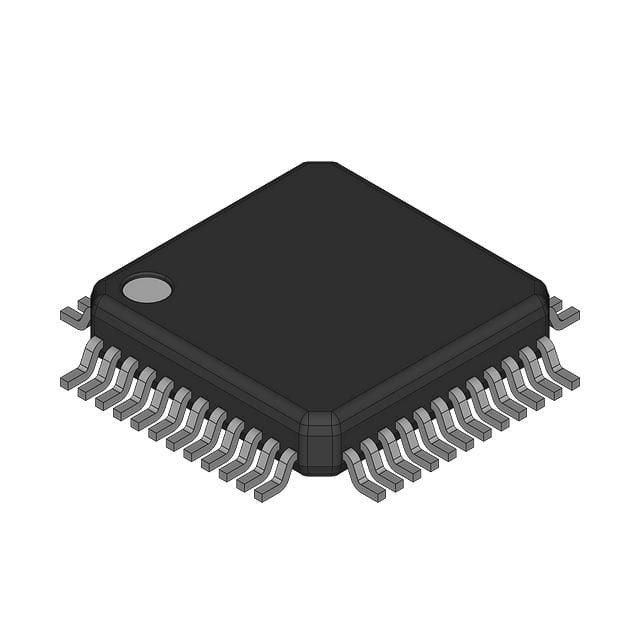

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Micro luminario

[Luminary Micro, Inc. Es una empresa de tecnología de la información.]

Resumen arquitectónico

La familia de microcontroladores Luminary Micro StellarisTM, los primeros controladores basados en ARM® CortexTM-M3, ofrece computación de 32 bits de alto rendimiento para aplicaciones de microcontroladores integrados sensibles a los costos.Estas piezas pioneras ofrecen a los clientes un rendimiento de 32 bits a un costo equivalente a los dispositivos heredados de 8 y 16 bits, todo en un paquete con una pequeña huella.

Características del producto

El microcontrolador LM3S801 incluye las siguientes características del producto:
■ Rendimiento RISC de 32 bits
Arquitectura ARM® CortexTM-M3 v7M de 32 bits optimizada para aplicaciones embebidas de pequeña huella
Core de procesador de conjunto de instrucciones de solo Thumb-2 compatible con Thumb® para alta densidad de código
Función de 50 MHz
¢ División de hardware y multiplicación de un solo ciclo
Control de interrupción vectorial anidado integrado (NVIC) que proporciona el manejo determinístico de interrupciones
26 interrupciones con ocho niveles de prioridad
La unidad de protección de memoria (MPU) proporciona un modo privilegiado para la funcionalidad del sistema operativo protegido.
¢ Acceso a datos no alineados, lo que permite que los datos se almacenen de manera eficiente en la memoria
La manipulación de bits atómicos (banda de bits) ofrece la máxima utilización de la memoria y un control periférico optimizado
■ Memoria interna
¢ 64 KB flash de un solo ciclo
• Protección de bloques de flash gestionados por el usuario sobre una base de bloques de 2 KB
• Programación de datos flash gestionada por el usuario
• Bloque de protección contra flash definido y gestionado por el usuario
8 KB de SRAM de un solo ciclo
■ temporizadores de uso general
- Tres temporizadores, cada uno de los cuales puede configurarse como un único temporizador de 32 bits o como dos temporizadores de 16 bits
- Modo de tiempo de 32 bits:
• Temporizador de un disparo programable
• temporizador periódico programable
• Reloj en tiempo real cuando se utiliza un reloj externo de 32,768 kHz como entrada
• Estacionamiento habilitado por el usuario en modo periódico y de una sola toma cuando el controlador afirma la señal de detención de la CPU durante la depuración
- Modo de tiempo de 16 bits:
• Función de temporizador de uso general con prescaler de 8 bits
• Temporizador de un disparo programable
• temporizador periódico programable
• Estancamiento habilitado por el usuario cuando el controlador afirma la señal de detención de la CPU durante la depuración
- Modo de captura de entrada de 16 bits
• Captura del recuento de bordes de entrada
• Captura del tiempo de borde de entrada
¢ Modo PWM de 16 bits:
• Modo PWM simple con inversión de salida programable por software de la señal PWM
■ Reloj de vigilancia compatible con ARM FiRM
- Contador de 32 bits con un registro de carga programable
¢ Reloj de vigilancia separado con activador
Lógico de generación de interrupciones programable con enmascaramiento de interrupciones
Protección del registro de bloqueo contra el software fugitivo
Reinicie la lógica de generación con un activar/desactivar
¢ Detención por el usuario cuando el controlador afirma la señal de detención de la CPU durante la depuración
■ Interfaz sincrónica en serie (SSI)

Rate de bits de reloj programable y prescala
Separación de transmisión y recepción de FIFOs, 16 bits de ancho, 8 ubicaciones de profundidad
¢ Funcionamiento de interfaz programable para interfaces sincrónicas en serie de Freescale SPI, MICROWIRE o Texas Instruments
¢ Tamaño del marco de datos programable de 4 a 16 bits
¢ Modo de ensayo de bucle interno para pruebas de diagnóstico/debug
■ UART
Dos UART de tipo 16C550 totalmente programables
Separar 16x8 transmite (TX) y 16x12 recibe (RX) FIFOs para reducir la carga del servicio de interrupción de la CPU
Generador de velocidad de baud programable con divisor fraccionario
¢ longitud FIFO programable, incluida la operación de 1 byte de profundidad que proporciona una interfaz convencional de doble búfer
Los niveles de activación de FIFO de 1/8, 1/4, 1/2, 3/4, y 7/8
Bits de comunicación asíncrona estándar para arranque, parada y paridad
¢ Detección de falsos arranques
¢ Generación y detección de rupturas de línea
(Continúa...)

Aplicaciones objetivo

■ Automatización y control de las fábricas
■ Dispositivos de control de energía industriales
■ Automatización de edificios y hogares
■ Motores de inducción de corriente continua y CA sin escobillas
