Descripción

Atmel TS8xC51Rx2 es una ROM CMOS de alto rendimiento, OTP, EPROM y versiones sin ROM del microcontrolador de 8 bits de un solo chip CMOS 80C51.El TS8xC51Rx2 conserva todas las características del 80C51 con capacidad ROM/EPROM extendida (16/32/64 Kbytes), 256 bytes de RAM interna, un sistema de interrupción de 7 fuentes, 4 niveles, un oscilador en el chip y tres temporizadores/contadores.

Características

• 80C52 Compatible
¢ 8051 compatibles con el pin y la instrucción
Cuatro puertos de I/O de 8 bits
3 temporizadores/contadores de 16 bits
- 256 bytes de memoria RAM con scratchpad
• Arquitectura de alta velocidad
️ 40 MHz @ 5V, 30MHz @ 3V
X2 Capacidad de mejora de velocidad (6 relojes/ciclo de la máquina)
️ 30 MHz @ 5V, 20 MHz @ 3V (Equivalente a
60 MHz @ 5V, 40 MHz @ 3V)
• Indicador de datos doble
• ROM/EPROM en el chip (16K-byte, 32K-byte, 64K-byte)
• RAM ampliada en el chip (XRAM) (256 o 768 bytes)
• Reloj programable para bajar y bajar el tiempo/contador 2
• Contador programable con
¢ Salida de alta velocidad,
Comparar / Capturar,
Modulador de ancho de pulso.
Capacidades de temporizador de perro de guardia
• Horario de vigilancia de hardware (habilitado una sola vez con reset-out)
• 2 puertos de I/O de 8 bits adicionales disponibles en RD2 con paquetes de alto número de pines
• Restablecimiento de puerto asíncrono
• Interrupción de la estructura con
7 Fuentes interrumpidas,
Sistema de interrupción de prioridad de nivel 4
• UART mejorada de doble tipo
Detección de errores de encuadre
Reconocimiento automático de direcciones
• EMI bajo (inhibe el ALE)
• Modos de control de potencia
¢ Modo inactivo
¢ Modo de apagado
¢ Bandera de apagado
• Modo una vez (emulación en chip)
• Fuente de alimentación: 4,5 a 5 V, 2,7 a 5,5 V
• Rango de temperaturas: comercial (0 a 70 °C)^oC) y industriales (-40 a 85^oC) Las

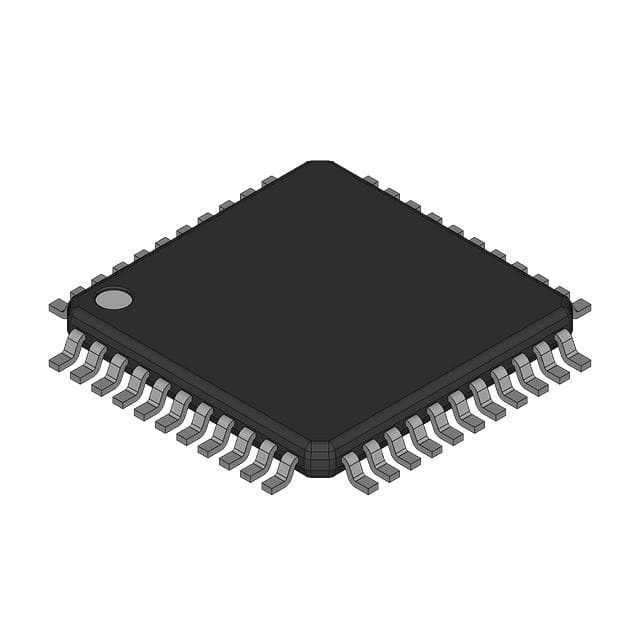

• Paquetes: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
