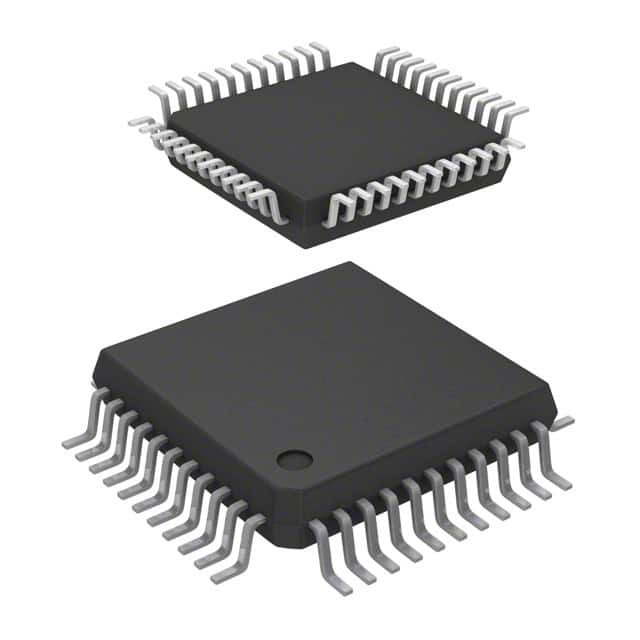

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroelectrónica

Descripción

Los dispositivos ST72F324L y ST72324BL son miembros de la familia de microcontroladores ST7 diseñados para aplicaciones de gama media que funcionan a 3.3V. Diferentes opciones de paquetes ofrecen hasta 32 pines de E/S.
Todos los dispositivos se basan en un núcleo de 8 bits estándar de la industria, con un conjunto de instrucciones mejorado y están disponibles con memoria de programa Flash o ROM.La arquitectura de la familia ST7 ofrece tanto potencia como flexibilidad a los desarrolladores de softwareLos periféricos en el chip incluyen un convertidor A/D, 2 temporizadores de uso general, una interfaz SPI y una interfaz SCI.
Para ahorrar energía, el microcontrolador puede cambiar dinámicamente al modo WAIT, SLOW, ACTIVE-HALT o HALT cuando la aplicación está en estado inactivo o de espera.

Características

■ Los recuerdos
8 a 32K de doble voltaje Flash de alta densidad (HD Flash) o ROM con capacidad de protección de lectura. Programación en aplicaciones y en circuitos para dispositivos HDFlash
RAM de 384 a 1K bytes
¢ Resistencia al HDFlash: 100 ciclos, retención de datos: 40 años a 85°C
■ Reloj, restablecimiento y gestión de suministro
Fuentes de reloj: osciladores de resonancia de cristal/cerámica, oscilador RC interno y bypass para reloj externo
PLL para la multiplicación de frecuencia 2x
- Cuatro modos de ahorro de energía: parada, parada activa, espera y lenta
■ Gestión de las interrupciones
Control de interrupción anidado
10 vectores de interrupción más TRAP y RESET
Las líneas de interrupción externas 9/6 (en 4 vectores)
■ Hasta 32 puertos de entrada y salida
Líneas de E/S bidireccionales multifoncionales 32/24
22/17 líneas de funciones alternas

■ 4 temporizadores
Control de reloj principal con: base en tiempo real, capacidades de pitido y apagado
¢ Temporizador de perro guardián configurable
¢ Timer A de 16 bits con: 1 captura de entrada, 1 comparación de salida, entrada de reloj externo, modos PWM y generador de pulsos
¢ Timer B de 16 bits con: 2 capturas de entrada, 2 comparaciones de salida, modos PWM y generador de pulsos
■ 2 Interfaces de comunicación
Interfaz de serie sincronizada SPI
Interfaz serie asíncrona de la SCI
■ 1 Periférico analógico
ADC de 10 bits con hasta 12 puertos de entrada
■ conjunto de instrucciones
Manipulación de datos de 8 bits
63 Instrucciones básicas
17 modos de dirección principales
8 x 8 instrucción de multiplicación sin firma
■ Herramientas de desarrollo
¢ Completo paquete de desarrollo de hardware/software
Capacidad de ensayo en circuito
