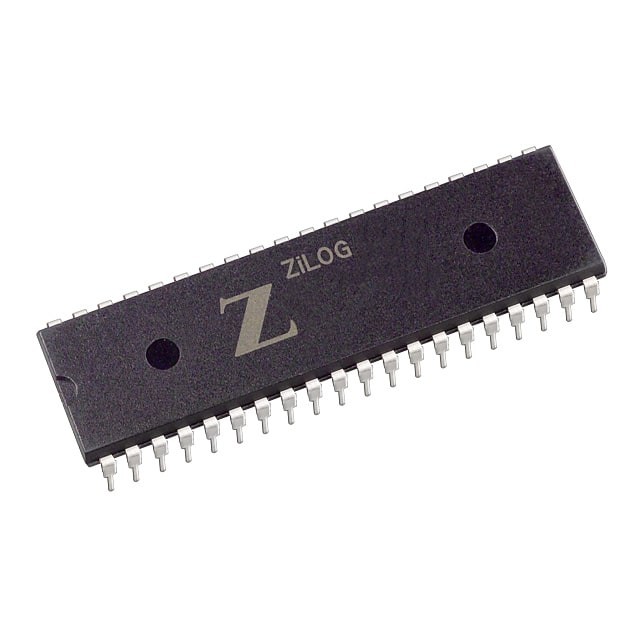

Z86E4412PSG IC MCU 8 bits 16 KB OTP 40DIP Zilog

Resumen arquitectónico

Los microcontroladores programables de una sola vez (OTP) de 8 bits Zilog® Z86E33/733/E34, E43/743/E44 son miembros de la familia de MCU Z8® de un solo chip de Zilog® con circuitos de despertar mejorados,Tiempogramas de vigilancia programables, opciones de EMI de bajo ruido y capacidad de expansión del sistema de hardware / software fácil.

Características

• Temperatura estándar (VCC = 3,5 V a 5,5 V)
• Temperatura extendida (VCC = 3,5 V a 5,5 V)
• Paquetes disponibles:
️ OTP DIP/SOIC/PLCC de 28 puntos (E33/733/E34)
El número de OTP DIP de 40 pines (E43/743/E44)
️ OTP PLCC/LQFP de 44 pines (E43/743/E44)
• Tiempo de vigilancia por software (WDT, por sus siglas en inglés)
• Push-Pull/Open-Drain Programable
en el puerto 0, el puerto 1 y el puerto 2
• 24/32 líneas de entrada/salida
• Reinicio del WDT sin reloj
• Reinicio automático del encendido (POR)
• Opciones de OTP programables:
Los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores
Protección EPROM
Desactivar el cierre automático

Desactivar la resistencia de retroalimentación del oscilador de cristal
Protección de la RAM
• Bajo consumo de energía: 60 mW
• Indicador de instrucciones rápidas: 0,75 μs
• Dos modos de espera: STOP y HALT
• Ingresos digitales Niveles CMOS, activados por Schmitt
• Modo EMI bajo programable por software
• Dos contadores y temporizadores de 8 bits programables
Cada uno con un prescaler programable de 6 bits
• Seis interrupciones de prioridad vectoriales
de Seis fuentes diferentes
• Dos comparaciones
• Oscilador en el chip que acepta un cristal,
Resonador cerámico, LC, RC o accionamiento de reloj externo
