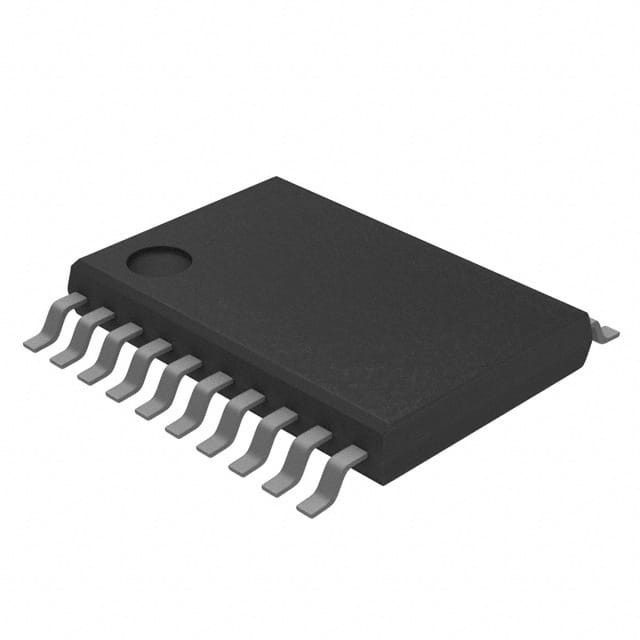

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P EE.UU. Inc

Descripción general del dispositivo

El MC9S08SH8 pertenece a la familia HCS08 de microcontroladores de 8 bits (MCU) de bajo costo y alto rendimiento.Todas las MCU de la familia utilizan el núcleo HCS08 mejorado y están disponibles con una variedad de módulos., tamaños de memoria, tipos de memoria y tipos de paquetes.

MC9S08SH8 Características

Unidad de procesador central (CPU) de 8 bits HCS08
• CPU HCS08 de 40 MHz (unidad del procesador central)
• Conjunto de instrucciones HC08 con instrucción BGND añadida
• Soporte para hasta 32 fuentes de interrupción/reinicio

Memoria en el chip

• Lectura/programación/borrado con flash a plena tensión y temperatura de funcionamiento
• Memoria de acceso aleatorio

Modos de ahorro de energía

• Dos modos de apagado de muy baja potencia
• Modo de espera de energía reducida
• Interrupción en tiempo real de muy baja potencia para uso en ejecución, espera y parada

Opciones de origen del reloj

• Oscilador (XOSC) ¢ Oscilador Pierce de control de bucle; Resonador de cristal o cerámica de 31,25 kHz a 38,4 kHz o de 1 MHz a 16 MHz
• Fuente de reloj interna (ICS) Resolución del 2% y desviación del 2% sobre la temperatura y el voltaje; admite frecuencias de bus de 2 MHz a 20 MHz.

Protección del sistema

• Reinicio del ordenador de control en funcionamiento adecuado (COP) con opción de ejecutar desde una fuente de reloj interno de 1 kHz o un reloj de bus dedicado
• Detección de baja tensión con reinicio o interrupción; puntos de arranque seleccionables
• Detección de código operativo ilegal con reinicio
• Detección de direcciones ilegales con reinicio
• Protección de bloqueo FLASH

Apoyo al desarrollo

• Interfaz de depuración de fondo de un solo cable
• Capacidad de punto de interrupción para permitir la configuración de un solo punto de interrupción durante la depuración en el circuito (más dos puntos de interrupción más en el módulo de depuración en el chip)
• Módulo de depuración de emulación en circuito (ICE) en chip que contiene dos comparadores y nueve modos de activación.El módulo de depuración admite puntos de interrupción de etiqueta y fuerza.
(Continúa...)
