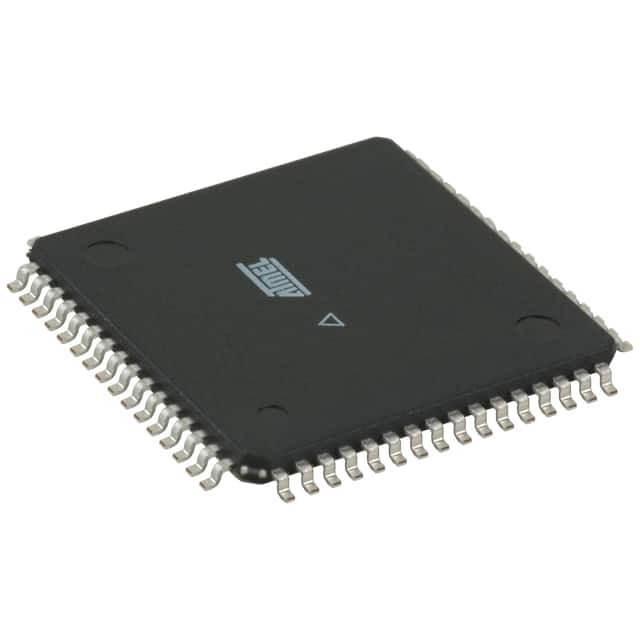

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Tecnología de microchip

Resumen general

El ATmega64A es un microcontrolador CMOS de 8 bits de bajo consumo basado en la arquitectura RISC mejorada AVR.el ATmega64A alcanza un rendimiento cercano a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador Atmel® AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
130 instrucciones poderosas La mayoría de las ejecuciones de ciclo de reloj único
32 x 8 Registros de trabajo de uso general + Registros de control periférico
 Funcionamiento totalmente estático
¢ hasta 16 MIPS de transmisión a 16 MHz
¢ Multiplicador de 2 ciclos en el chip
• Segmentos de memoria no volátiles de alta resistencia
64 Kbytes de memoria de programación flash reprogramable en el sistema
2 Kbytes EEPROM
4 Kbytes de memoria RAM interna
¢ Ciclos de escritura/borrado: 10.000 flash/100.000 EEPROM
¢ Conservación de datos: 20 años a 85°C/100 años a 25°C (1)
Sección de código de arranque opcional con bloques independientes
• Programación en el sistema por el programa de arranque en el chip
• La verdadera operación de leer mientras se escribe
Espacio de memoria externa opcional de hasta 64 Kbytes
El bloqueo de programación para la seguridad del software
Interfaz SPI para la programación en el sistema
• Interfaz JTAG (conforme con el estándar IEEE 1149.1)
Capacidades de exploración de límites según el estándar JTAG
Apoyo extensivo de depuración en el chip
¢ Programación de flash, EEPROM, fusibles,
y bloquear bits a través de la interfaz JTAG
• Características periféricas
Dos temporizadores/contadores de 8 bits con prescalers separados y modos de comparación
Dos temporizadores y contadores de 16 bits ampliados
con Prescaler separado, modo de comparación y modo de captura
Contador en tiempo real con oscilador separado
Dos canales PWM de 8 bits
6 canales PWM con resolución programable de 1 a 16 bits
¢ ADC de 8 canales y 10 bits
• 8 canales de un solo extremo
• 7 canales diferentes
• 2 canales diferenciales con ganancia programable (1x, 10x, 200x)
Interfaz seria de dos cables orientada a bytes

Interfaz serie SPI maestro/esclavo
¢ Timer de vigilancia programable con oscilador en el chip
Comparador analógico en el chip
• Características especiales del microcontrolador
¢ Reinicio de encendido y detección de apagado programable
¢ Oscilador RC calibrado interno
Fuentes de interrupción externas e internas
Seis modos de sueño: inactivo, reducción de ruido del ADC,
Ahorro de energía, apagado, en espera y extendido
En espera
Frecuencia de reloj seleccionable por software
¢ Modo de compatibilidad ATmega103 seleccionado por un fusible
Desactivar el sistema de extracción global
• E/S y paquetes
53 líneas de E/S programables
¢ TQFP de 64 conductores y QFN/MLF de 64 pastillas
• Voltajes de funcionamiento
¥ 2,7 - 5,5 V para el ATmega64A
• Grados de velocidad
️ 0 - 16 MHz para el ATmega64A
